1. 初次接觸

1-1. 入門指南

非常感謝您的購買並認同SignEffeX播放管理套件。本技術文件將提供您所有安裝和管理軟體的相關資料,您可以透過SignEffeX建立出許多令人驚艷的多媒體觀眾欣賞,SignEffeX管理軟體是一套方便的管理精靈。提供您快速、有效、簡單的操作理念,適合提供給任何年齡程度使用,簡單好用是我們的強大特色。

Bizlution的SignEffeX系統, 可以直覺性操作的方便介面以及豐富的播放器管理,讓使用者可以容易及快速地建置於內部網路。凡是任何曾購買之客戶,Bizlution 提供線上完整的售後服務。

SignEffeX 系統能支援相關商品包含播放器FHD-100,請檢查您購買的商品是否包含以下配件,如果缺件請聯繫您的購買來源或供應商。


1. 主產品

Bizlution 播放器是一個堅固耐用且安裝方便的硬體裝置,支援多種媒體輸出類型。以下將逐步說明零件與規格等(詳細規格請參閱相關產品網頁)

播放器規格:

  • 作業系統:Android 5.1
  • 連接埠:
    1. 無線網路 802.11 b/g/n、2dB天線
    2. 區域網路
    3. USB 2.0 (x3)、Micro USB OTG(x1)
  • 輸入:
    12 VDC power in.
    RS-232(x1)
  • 輸出:
    HDMI
    3.5mm 聲音


▲FHD-100的出貨配件項目


▲FHD-100的介面接埠檢視說明


▲FHD-100的連結方式與固定說明


2. 電源轉接器

DC 電源轉接器包括播放器需符合以下的規格:
輸入:
110-250 VAC @ 50/60 Hz
輸出:
12VDC. Max current 1.5A


3. 軟體下載

請檢查您的產品內容物,並透過本網站取得SignEffeX 軟體之當季版本,如果必要請定期上網取得下載最新版本保持產品穩定性與功能擴展許得。

1-2. 網路與系統要求

本章節將指導您進行安裝前的環境確認作業。主要包含軟體安裝之電腦環境需求、網路連線之環境許可、播放器之安置作業。安裝本系統之前,請先確認電腦端的現場網路定點以及IP位置。同時本篇安裝方式,將以基本的內部網路環境下進行示範。在安裝過程中將牽扯到部分網路設定觀念,若無法理解網路設定時,請聯繫資訊人員或所購買的經銷商,來協助您做網路設定。


1. 電腦環境

SignEffeX為一套簡單上手的軟體服務。您只需要安裝到個人電腦即可開啟進行數位看板內容修改作業,安裝前參考以下規格建議做為主機選擇:

中央處理器(CPU)

  • Intel Core 2 Duo Processor 2.0GHz 或 AMD Athlon 64 X2 Dual-Core 4000+等級以上之高階規格

系統記憶體

  • 建議4 GB以上,大量機台連線作業時建議12 GB以上

硬碟空間

  • 最少10 GB供給安裝與預留,建議保留40 GB以上可用空間

網路連線

  • 需長期性保持連接上網路,每次進行網路更新作業時,請確保電腦端與播放器端的雙向網路順暢
  • 提供足夠的寬頻網路給異動的媒體檔案做傳輸使用
  • 本軟體僅適合於內部網路LAN下進行作業。放置於外部網路時,需專業人士提供VPN或網域NAT設定
  • 失去播放器連線時,將無法執行派送、遠端監控等功能

其他

  • 取消防火牆限制,確保網路連線正常

2. 網路環境與防火牆開放

您需要提供一個內部網路下作業。並提供至少兩組IP做為個人電腦與播放器(多台多組IP)的通訊使用。本軟體網路採用IPv4方式通訊,建議您將播放器端進行固定IP綁定,做為固定的連線站台使用。此外當進行連線時將使用隨機固定通訊埠,請先確保防火牆許可並開放通訊。

網路環境

本部分以一對一內部網路連線為示範:請配合您的內部網路環境參數,指定(或向資訊人員申請)一組IP並透過控制台進行綁定作業


▲圖1:在控制台之網路連線進行綁定

  1. 開啟控制台→網路和網際網路→網路連線(網路和共用中心→變更介面卡)→將使用中的『區域連線』點選右鍵內容
  2. 開啟「Internet Protocol (TCP/IP) 或網際網路通訊第4版(TCP/IPv4)之內容,點選 [使用下列的IP位址] 選項
  3. 設定此電腦的IP,譬如參數之IP位址:192.168.1.114、子網路遮罩:255.255.255.0 預設閘道:192.168.1.254,以及慣用的DNS位置:168.95.1.1 (※每台電腦網路皆不同,請根據您的網路環境或由資訊人員所提供的參數使用)

防火牆開放

SignEffeX需與播放器進行網路通訊,在未知的電腦環境中可能會遭受到防火牆阻擋,若您不知道防火牆的運作原理與作用。建議您暫時直接關閉,透過開啟控制台→Windows防火牆→進行關閉即可,或其他防護軟體進行關閉。若您的防火牆有特別需求無法關閉,請指定防火牆開放或由資訊人員協助。

3. 播放器安置作業

使用播放器之機型客戶,請確認您的顯示器可支援常見之16:9與4:3解析度,並將播放器透過HDMI連接到螢幕上。由於播放器可支援達到高畫質Full HD與HD之解析度,播放器將使用1920x1080或1280x720做為您的輸出選擇。若顯示器不支援其解析度將會無法播放,需注意。


▲FHD-100系列會自動判別解析度,請確認螢幕可否支援HDMI

本播放器(看板顯示機)採用隨電自動開機,您可放心透過電源供應方式進行開關機作業。請將產品接上電源等待畫面自動播送(開機約1分鐘)。開機連線時,請連接您的內部網路(網路線),並確保能夠與您的操作電腦端彼此通訊。若您的網路不屬於DHCP環境,無法自動分配IP(隨插即上網),此時請使用具備USB介面的電腦鍵盤對播放器進行連接,這將開始進行調整播放器參數作業。如播放器已進入播放狀態,可利用滑鼠左鍵點擊右下角區域十字可返回設定首頁。尋找IP設定調整適合目前的IP指定方式,若您不清楚如何進行IP設定作業,請聯繫您的資訊人員或經銷商進行協助。


▲連接上電源與網路,確保LED指示燈恆亮表示連接確認

在開機完成進入首頁後,下方將出現您的播放器IP參數,確認好IP已成功給此產品使用。目前播放器的基本設定已完成,您可以試著先在電腦端嘗試Ping該IP是否有所反映。確認IP連線無誤且畫面有正常播送即可,接下來將進行架設伺服器的軟體套件與服務。

1-3. 第一次的安裝

SignEffeX管理軟體是一套非常方便的播放器管理系統。提供您快速、有效、簡單的操作理念,適合提供給任何年齡程度使用,簡單好用是我們的強大特色。因此不只軟體操作簡單就連程式安裝也能輕易快速的完成。安裝軟體前請先參考如下

1. 安裝SignEffex主程式軟體

請到晁碁官網下載軟體成功後,請直接點選SignEffeX 安裝程式(如下圖所示)


▲按下『Next』鈕


▲選擇您所要安裝的路徑位置,預設為C槽Program File,選定之後按下『Install』


▲程序安裝中,請稍待幾分鐘

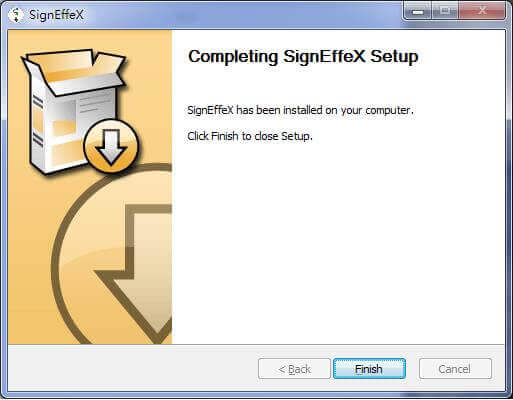

▲安裝程序完成,請按下『Finish』完成

如上,您已經完成主要的安裝過程。您可以開始使用本軟體SignEffexX始體驗數位看板的設計。並提醒您隨時保持軟體最新版本使用。

1-4. 簡單進行排程與派送

SignEffeX擁有最簡單化的操作設計介面,可快速做出數位看板的節目內容。本篇將示範如何簡單製作一個畫面並傳輸的播放器。

SignEffeX提供兩種上傳方式,你可以使用較為方便的網路傳輸方式,在同一個區域的內部網路進行下載。或者在沒有網路的情況下,使用USB隨身碟做為傳輸介面。以作為下載媒介。 這裡我們只介紹如何簡單製作一個排程後透過網路傳輸到播放器,如需更完整的教學可至http://www.bizlution.com/elearn/signeffex-support/se-feature/se-2-4

接下來我們就開始進入簡單教學:一開始您需先點選”畫面編輯”,將要播放的媒體檔案放入到所指定的畫面版型中,再依您播放排程來定義各時段播放畫面;最後將這些被定義好的排程內容直接發送到遠端的機器上去。之後將指導您如何簡單的透過網路方式派送到廣告機。

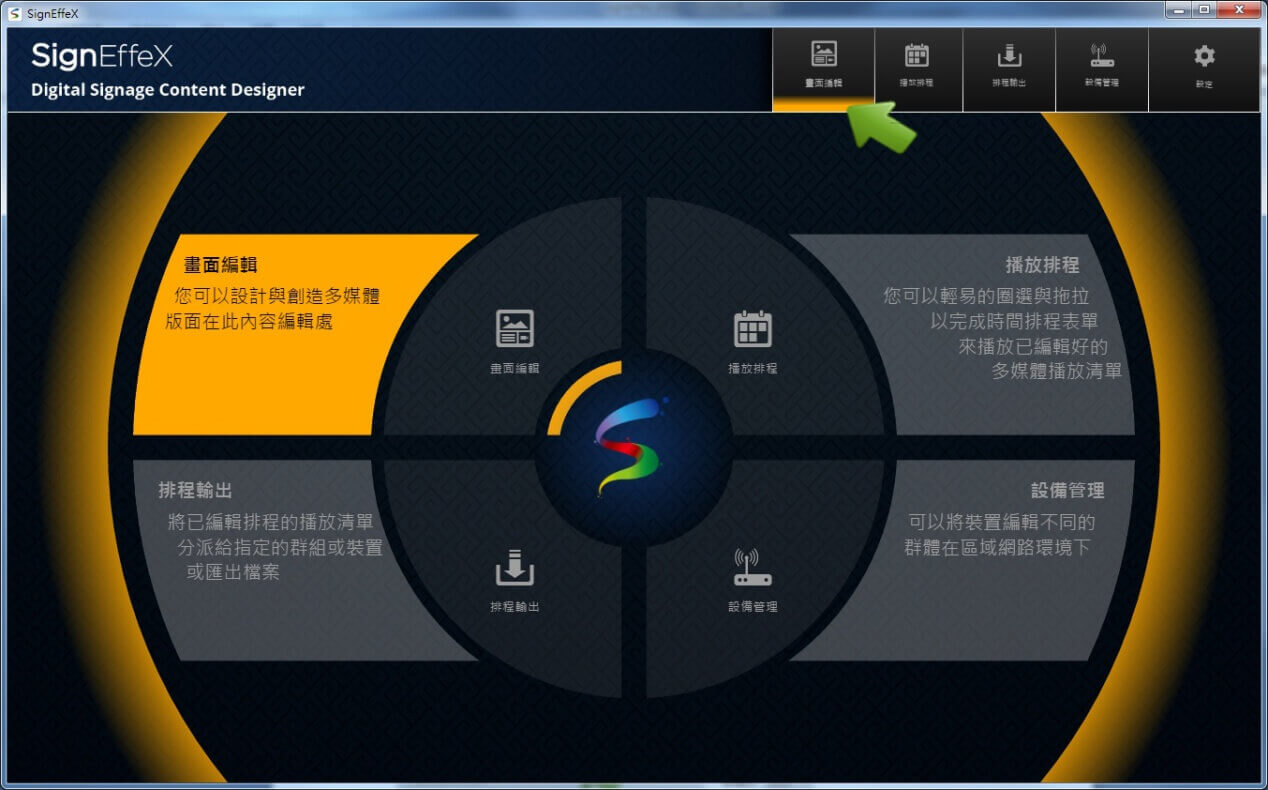

▲請先選擇畫面編輯,開始進入編輯頁面

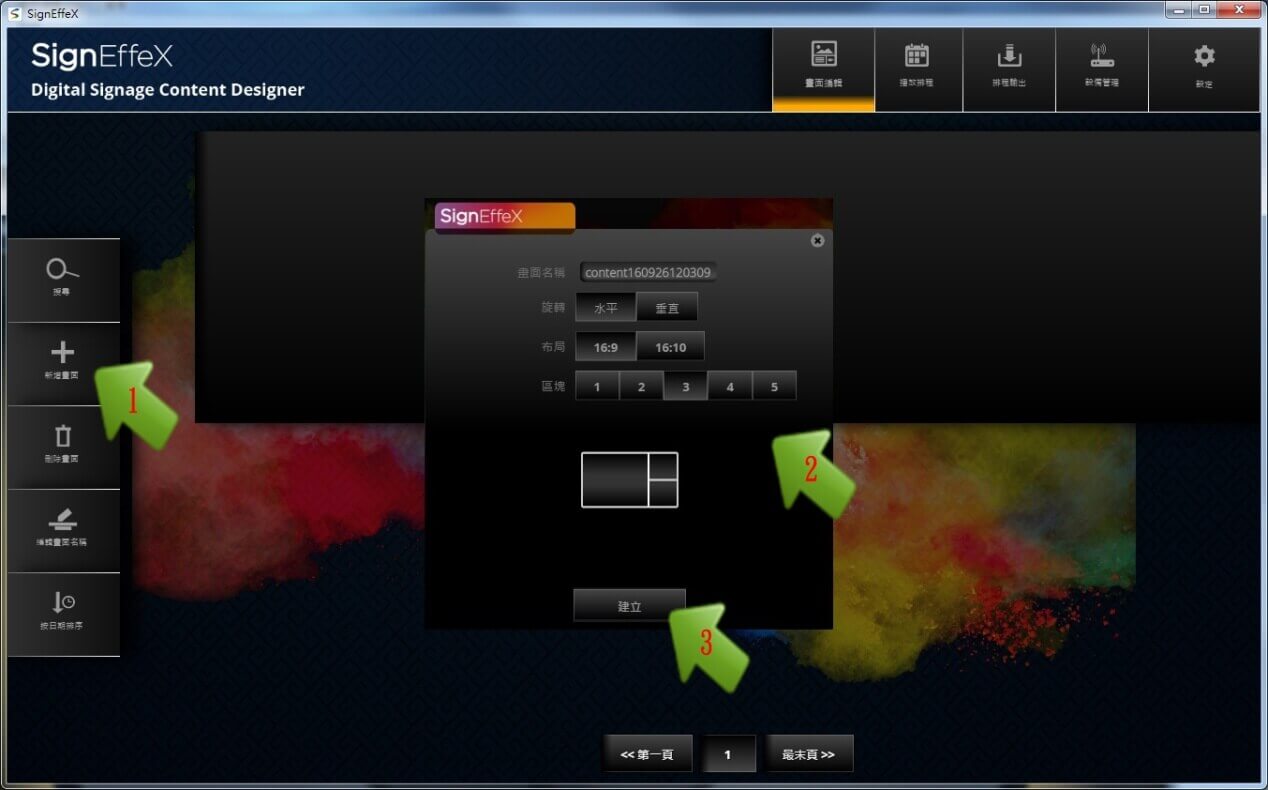

▲:接著點選(箭頭1)新增畫面(+)可選擇任一版型樣式,這裡我們選擇區塊3的版型(箭頭2),然後點選”新增”(箭頭3)

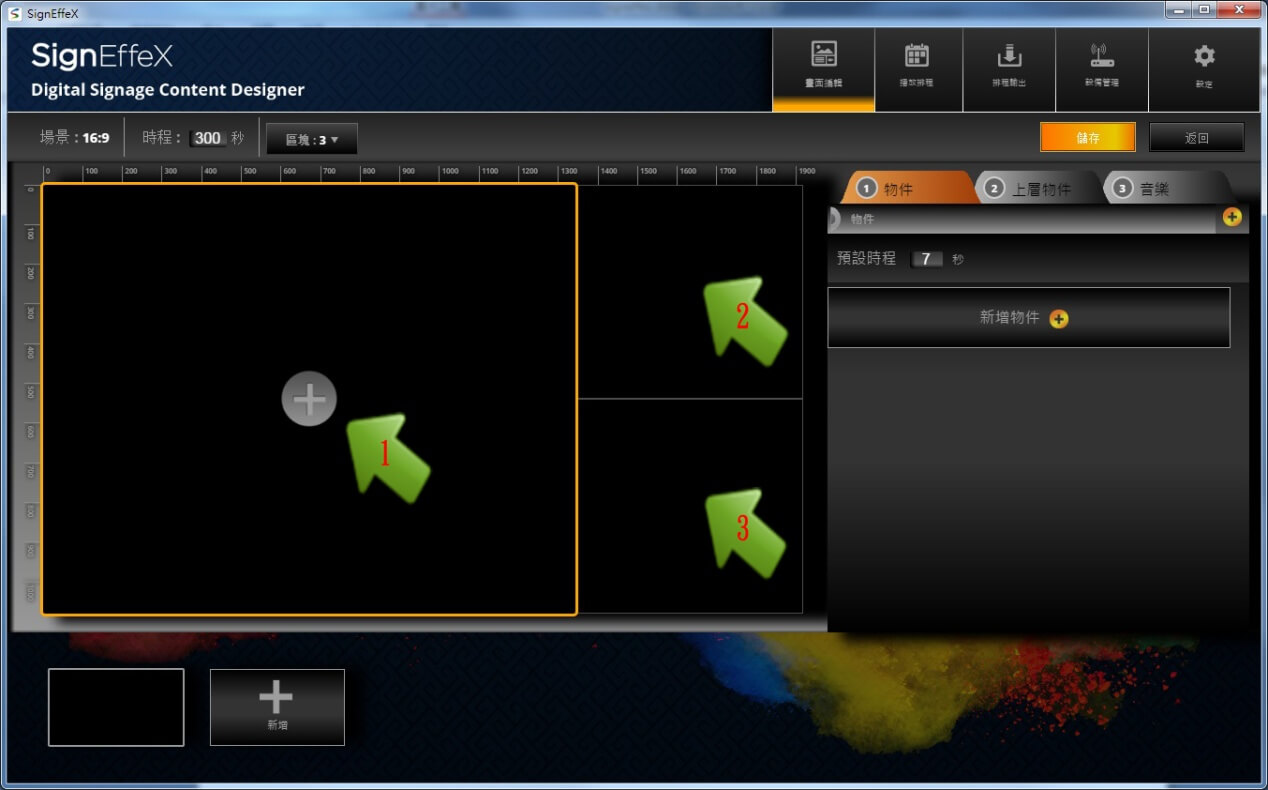

▲如上會出現三個區域給你點選(箭頭1~3),這三個區域代表彼此獨立的播放清單,每個區塊都能自由選擇多樣媒種檔案類型播放,如圖片、影片、小工具等

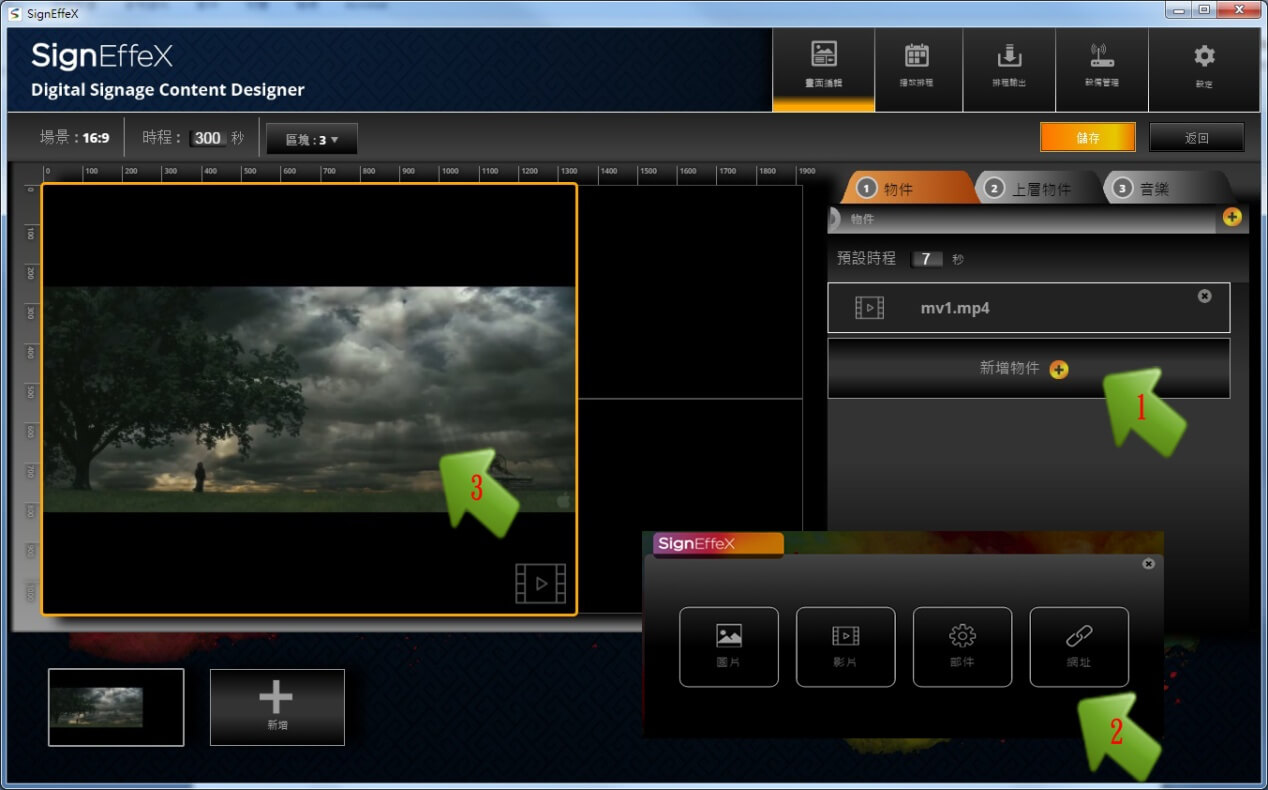

▲你可以新增物件(箭頭1), 例如影片、圖片檔案(箭頭2) 、 或其他小工具部件至任一區塊(例:箭頭3);甚至可重疊物件

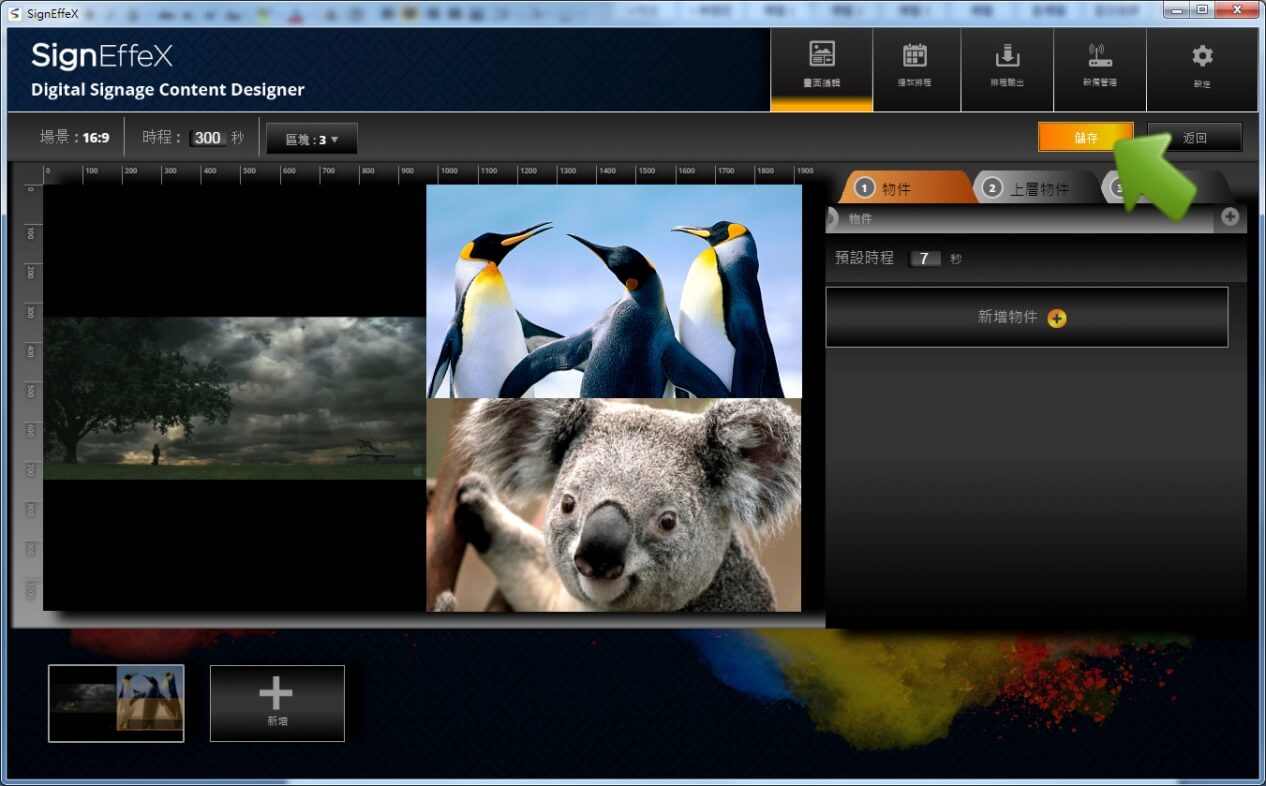

▲到目前為止,您已經完成了最基本的版面設計與播放內容,最後只要將版型儲存就完成版型儲存。

小技巧提示:

如果覺得透過程式內的新增物件按鈕程序太過繁雜,提供另一種將媒體檔案快速帶入的方式,您只需開啟檔案資料夾,將所要播放的媒體檔案直接拖曳區塊內即可。

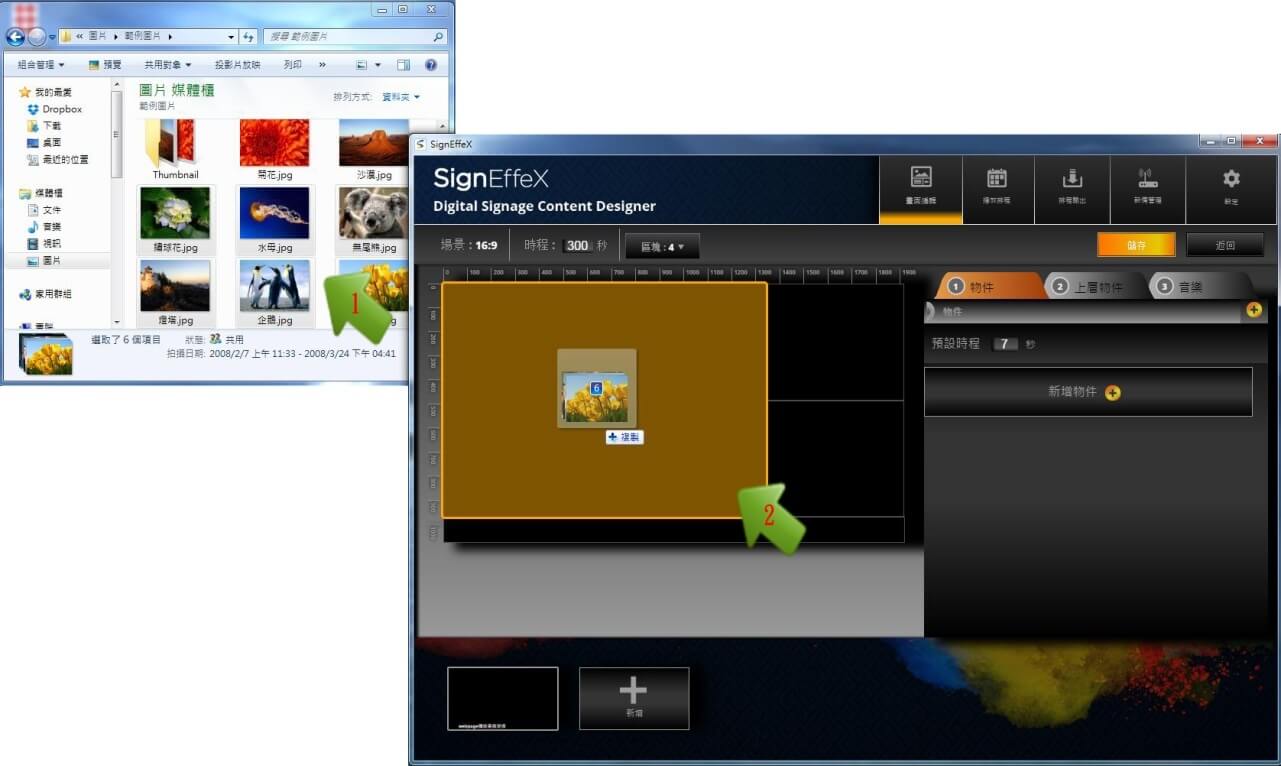

▲從電腦資料夾裡直接拖曳檔案至區塊擺放。

整體來說,你已經完成一個設計檔案,這個設計檔案使用的16:9的顯示方式,同時已指定具備三個顯示項目。跟著上面指導你規劃出影片區、圖片區、文字區並分別擺放完成素材。同時這些素材會不斷的循序播放在彼此的獨立區域。接著下來將指導您如何將這個設計進行網路傳送給廣告機(看板顯示機)使用。

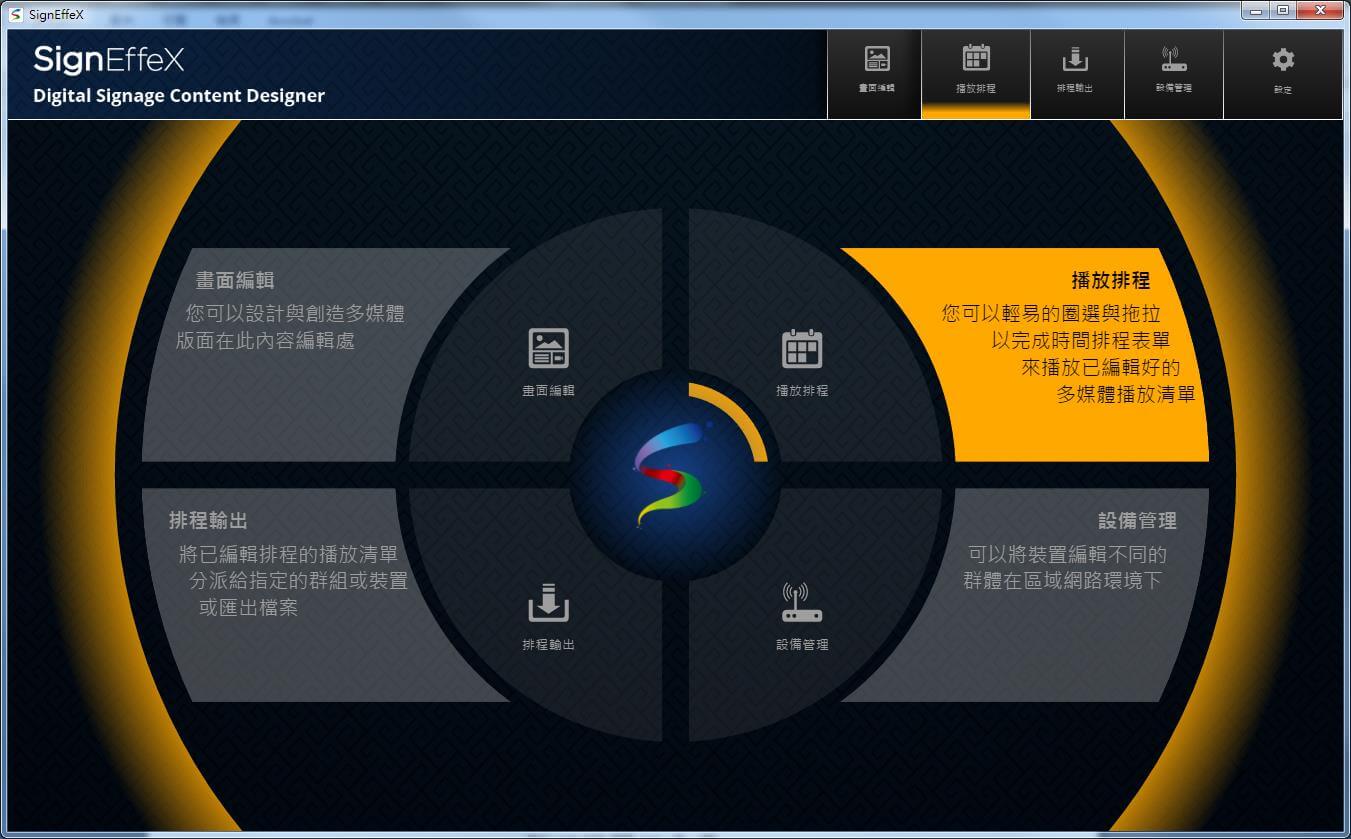

▲接下來需建立一播放清單,點選上面播放排程後建立時間表。

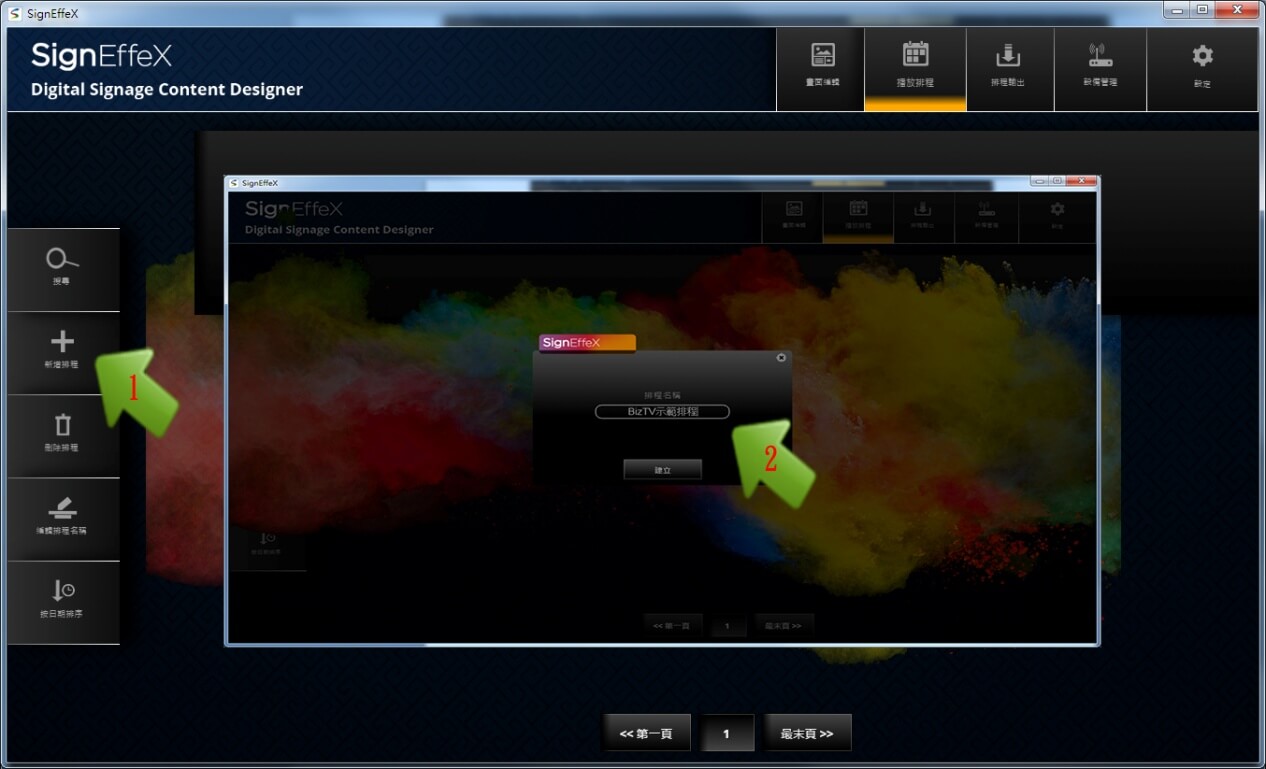

▲新增排程並命名。

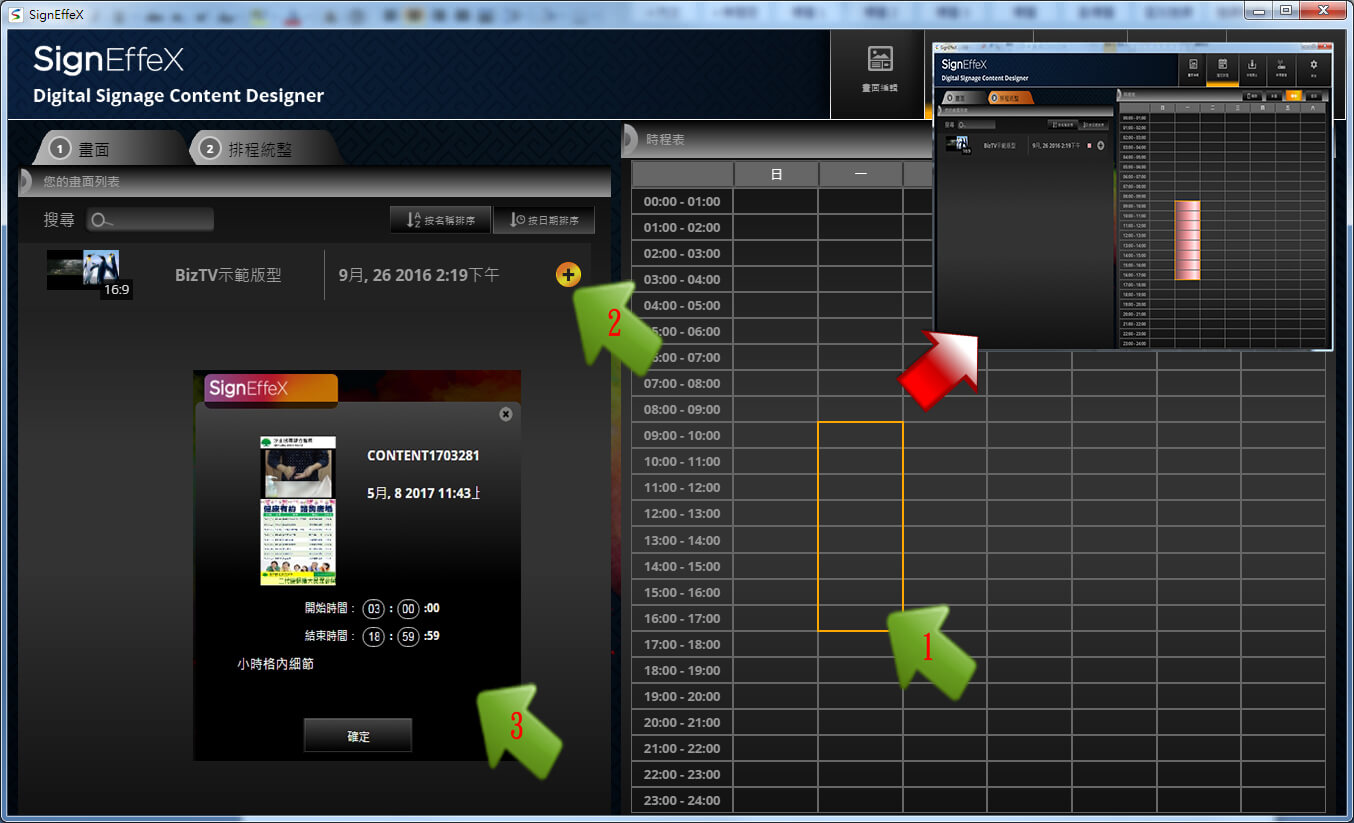

▲如上圖所示步驟, 一.框選播放時段,二.將設計好的版型新增(+)進來,每個顏色區塊表示一個播放時段,最後儲存就可以進行派送動作

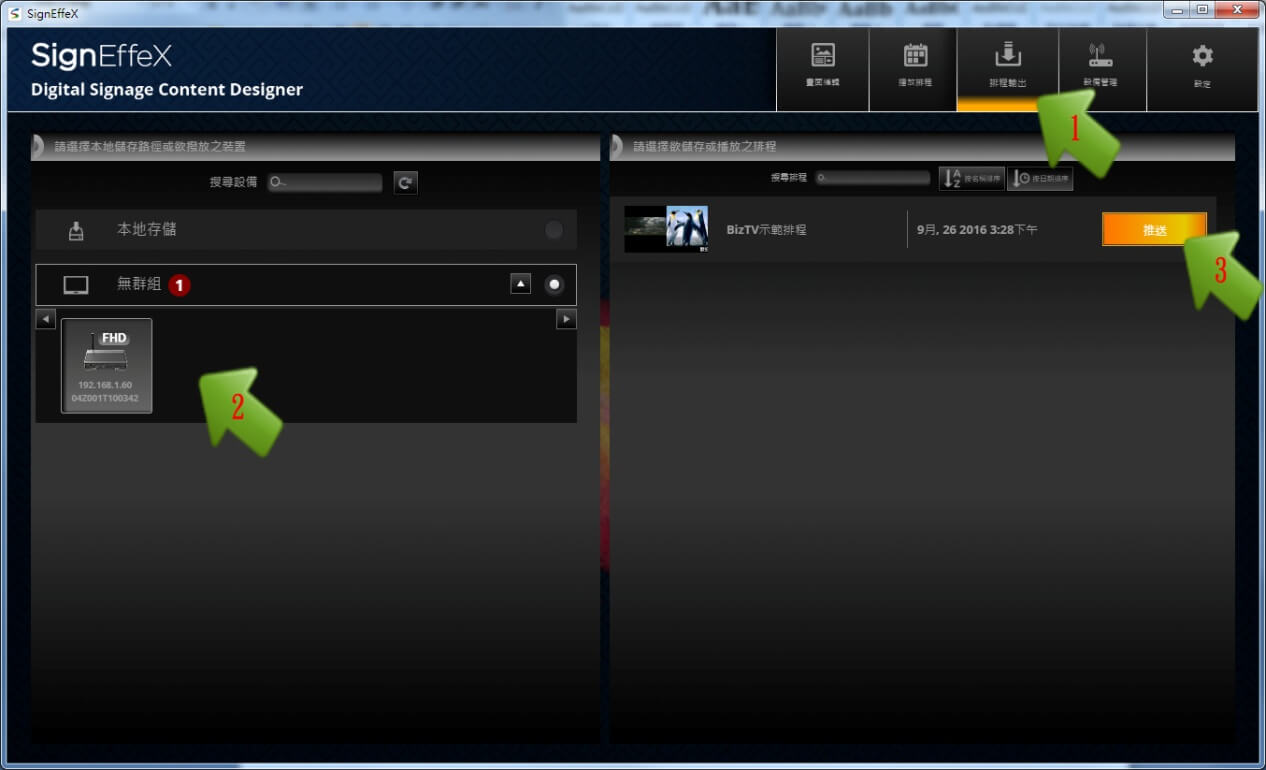

▲如上圖所示最後第二個步驟”排程輸出”, 一.選取要更新的播放器(可複選),二.選擇要更新的排程內容項目後,三.點選『推送』

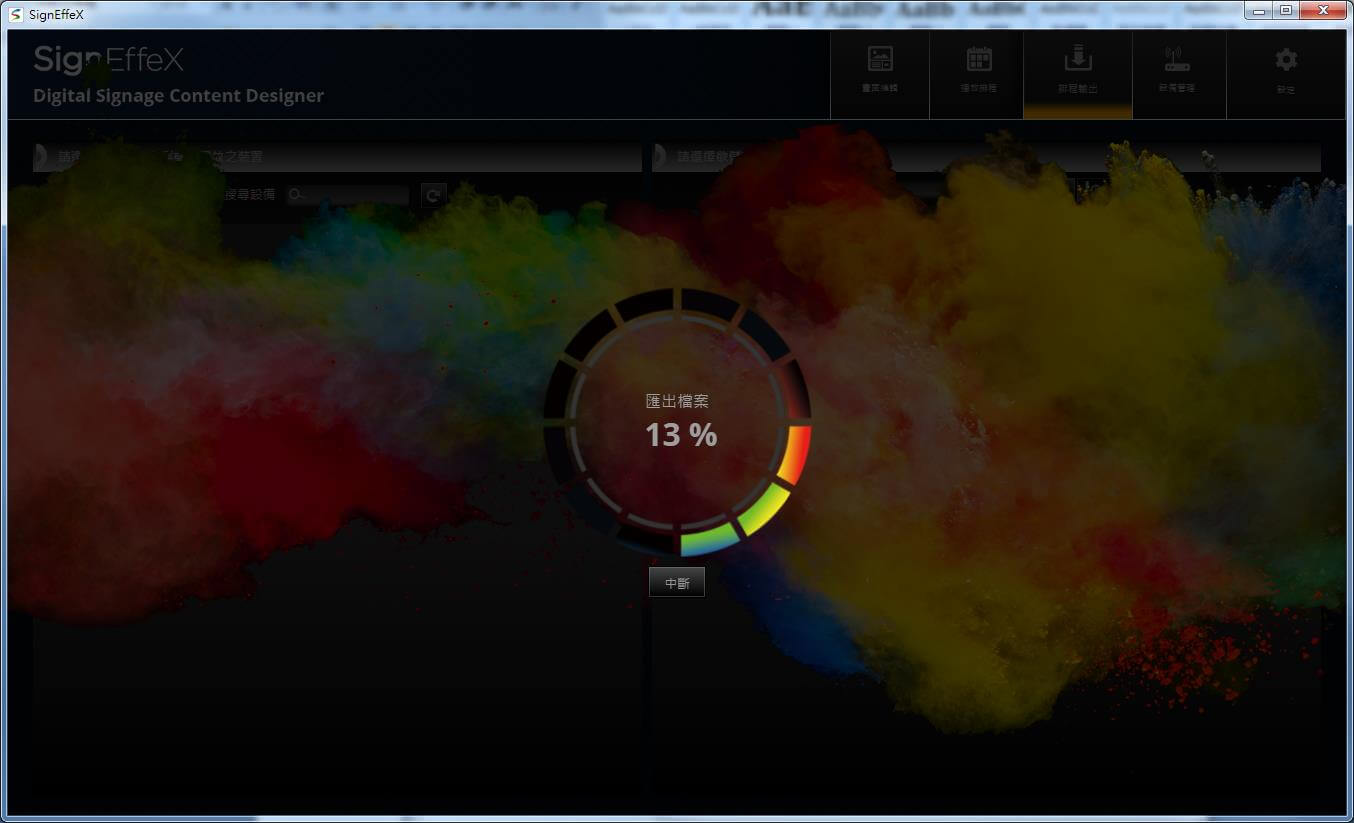

▲等待傳輸完畢後,你已經成功的將畫面傳輸到播放器
