2. 基本功能介紹

2-1. 影片、圖片、文字的區域顯示

在一個有限空間的區域裡,素材的顯示比例與尺寸大小,會直接影響著所謂的畫面呈現。接下來的SignEffeX中將指導您如何調整這些檔案參數,並了解在規畫版面中的差異性。

首先,在素材當中我們分類為背景類、影片類、圖片類、以及文字的顯示方式。每當您決定好了版型,開始進行加入檔案,並點選所需要調整的檔案進行以下選擇(可多選)。為了方便認得,例子當中我們放了三個相同檔案而名稱另取不同。

背景的顯示方式

使用背景設定用於顯示在所有框架的背後,做為一個佈局的唯一底圖。通常建議以1920x1080的圖片做高清背景或者選擇單一顏色設定。背景素材可以是BMP、EMF、GIF、JPG、JPEG、WMF等常見的圖片格式。另外,除了在所有框架背後放入一個大背景外,每個獨立框架亦能個別選擇背景設定,您只需透過”背景設定”按鈕即可。


▲上方背景選項針對滿版型設定,選擇每個獨立框架也能再設定其單一背景,與滿版背景並無衝突。

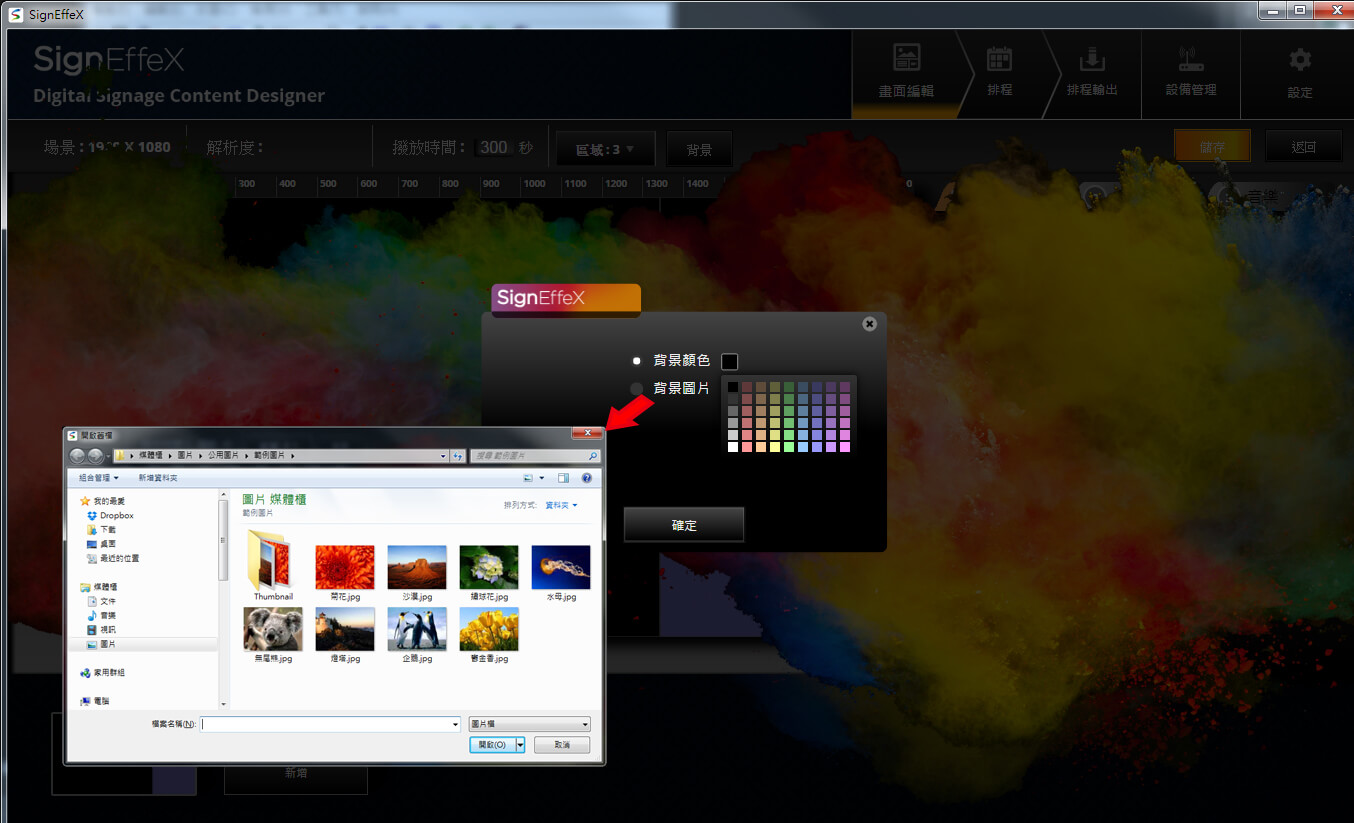

▲可以選擇背景顏色或背景圖片使用。

圖片的顯示方式

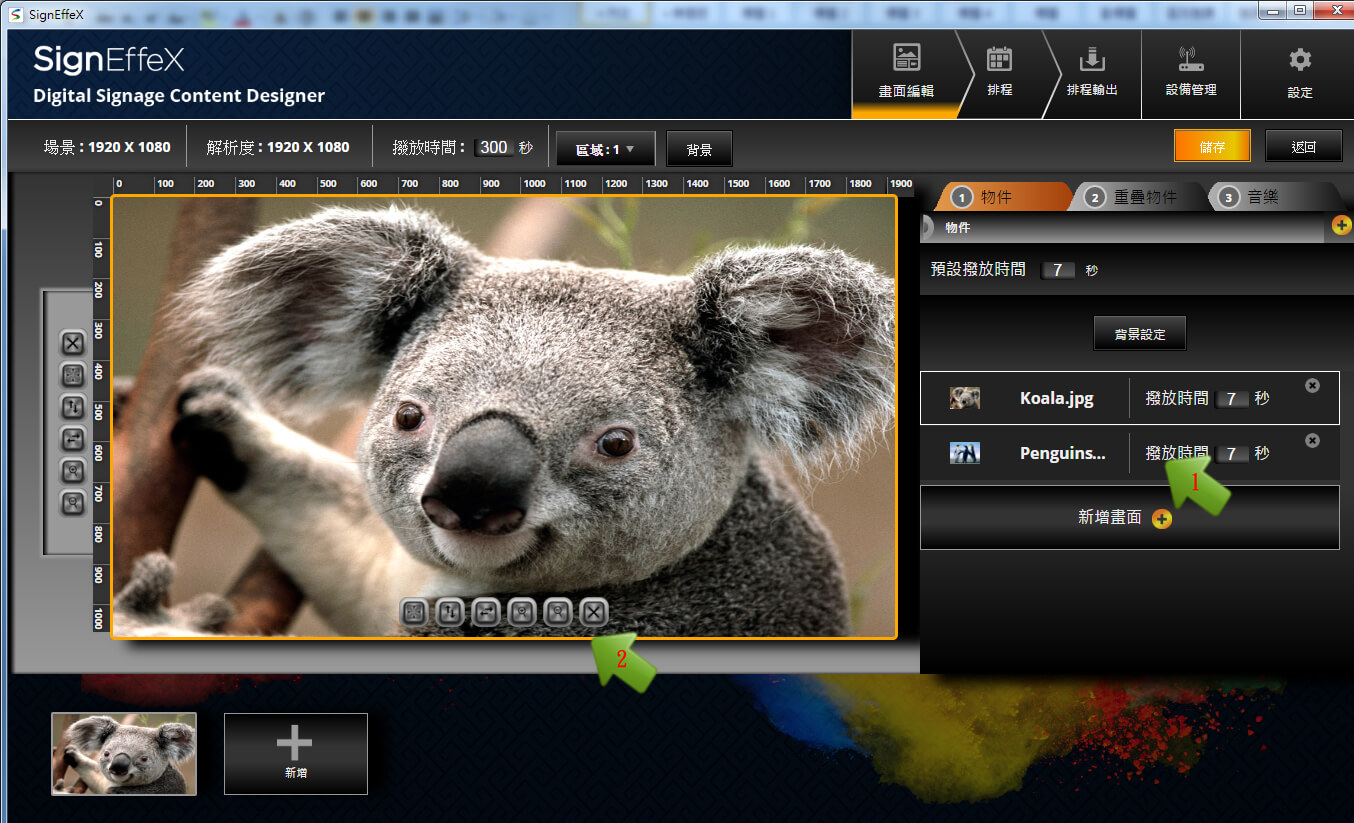

▲選好版型之後,透過以上步驟對每張圖片進行『顯示調整』之選擇

我們用一個單一版型做為區域,以一個單純的大畫面做為圖片顯示與比較,而圖片的顯示方式依序從左至右分別為:

  • 填滿 :以變形的情況下,將畫面放大填滿到兩邊滿足,以符合畫面上的填滿顯示
  • 垂直填滿:不變形的情況下,依據上下邊緣為邊界對齊,以符合影像上的完整顯示
  • 水平填滿:不變形的情況下,依據左右邊緣為邊界對齊,以符合畫面上的完整顯示
  • 圖像放大:不變形的情況下,將圖像等比放大
  • 圖像縮小:不變形的情況下,將圖像等比縮小
  • 開啟/關閉:開啟/關閉進階圖像設定功能

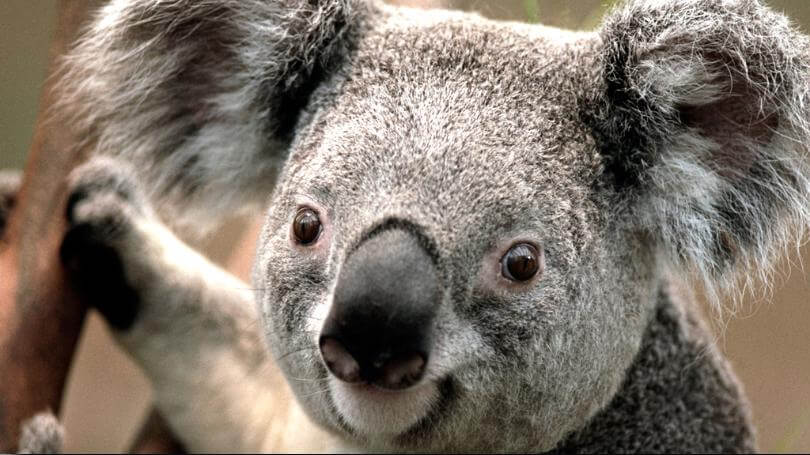

▲圖片(填滿)以變形的情況下,將畫面放大填滿到兩邊滿足

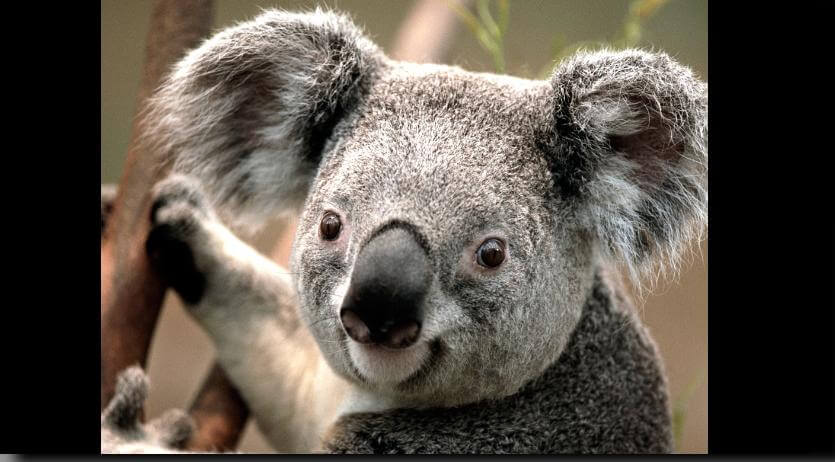

▲圖片(上下對齊)保留原本比例全部顯示,不足的區域用黑色補足


▲圖片(左右對齊)以原本比例置中並且放大對齊到左右兩邊,而超出的部分將捨去

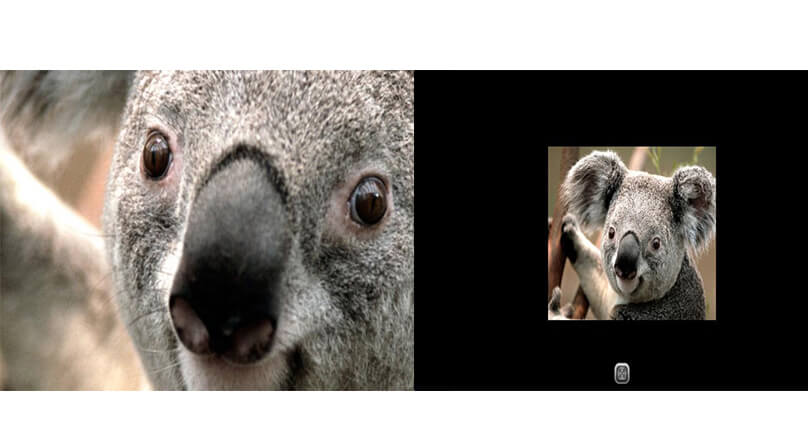

▲圖片(放大、縮小)利用放大縮小功能,可將圖片做重點呈現

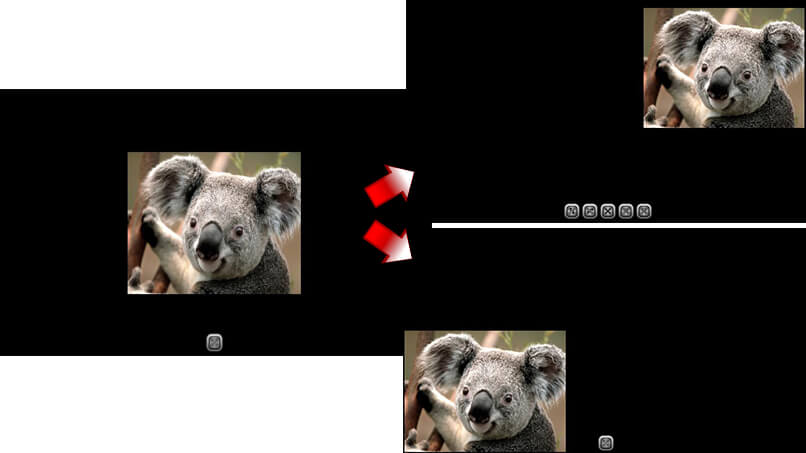

▲如果對程式所預設擺放位置不滿意,亦可直接對圖片重新定義位置

影片的顯示方式

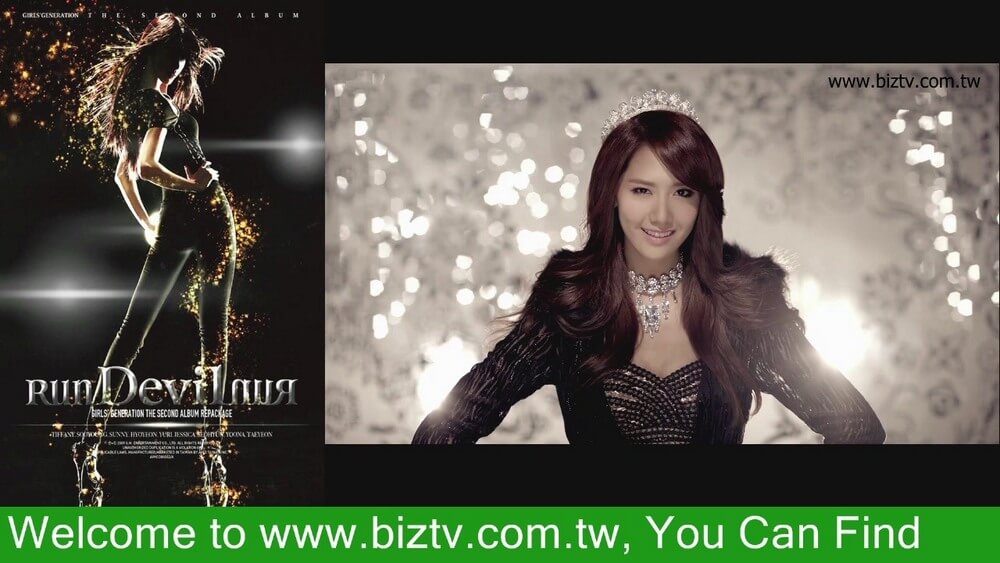

影片與圖片設定方式雷同,依然可針對影片做填滿變型,範例我們使用一個直式影片(1080x1920)置入橫式版面(1920x1080),預設會保持原始比例其餘地方使用黑色補足,接著就可以使用填滿選項選擇適合的顯示方式,填滿方式可參考圖片之畫面顯示。


▲選好版型之後,透過以上步驟對影片進行『顯示調整』之選擇

  • 填滿 :以變形的情況下,將畫面放大填滿到兩邊滿足,以符合畫面上的填滿顯示
  • 垂直填滿:不變形的情況下,依據上下邊緣為邊界對齊,以符合影像上的完整顯示
  • 水平填滿:不變形的情況下,依據左右邊緣為邊界對齊,以符合畫面上的完整顯示

文字的顯示方式

文字的效果較容易明白,在此不做舉例比較。文字的效果可以進行字型色與背景色的色彩選擇,同樣的具備三種顯示方式:

  • 跑馬燈:以連續的動態方式,由指定的方向進行移動的出場排序。
  • 飛入飛出:以斷行的方式,由指定的方向飛入。
  • 淡入淡出:文字由暗逐漸變亮,再由亮逐漸變暗。

除了位置調整與顯示外,還能針對每個檔案物件定義時程秒數,目的是為了讓某張圖或某個訊息爭取更多的曝光度,所以我們可以在帶入檔案後各自設定停留的時程秒數。

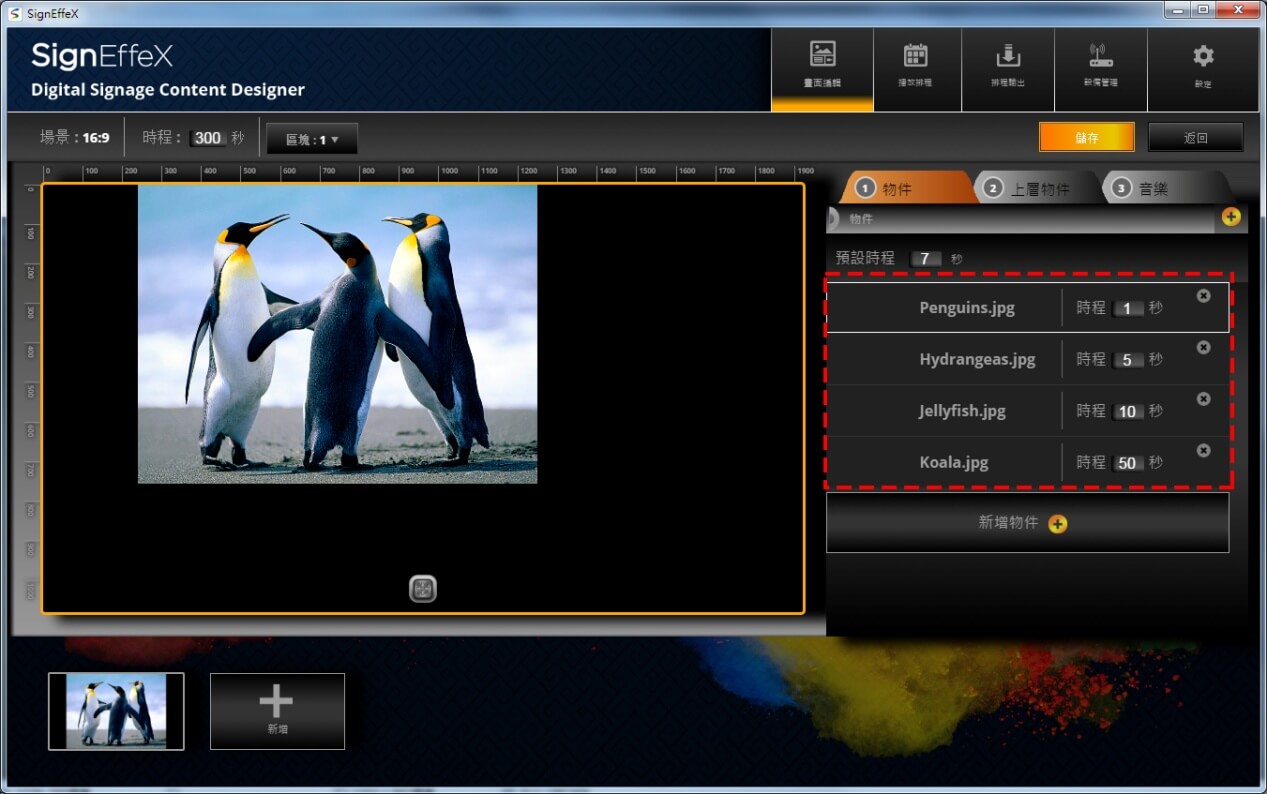

▲各自定義每張圖停留曝光的秒數

特別功能:任意改變區塊大小與位置

如果覺得程式預設版型區塊位置與大小無法適合您的需求,此時您也可以直接使用滑鼠拖拉改變區塊的大小與位置,讓您可以更彈性的調整每一塊區域的邊界與位置組合出最佳化的版型,但需注意的是這樣的改變並不會影響原先設定的區塊數量。下面將為您示範幾個變化版型

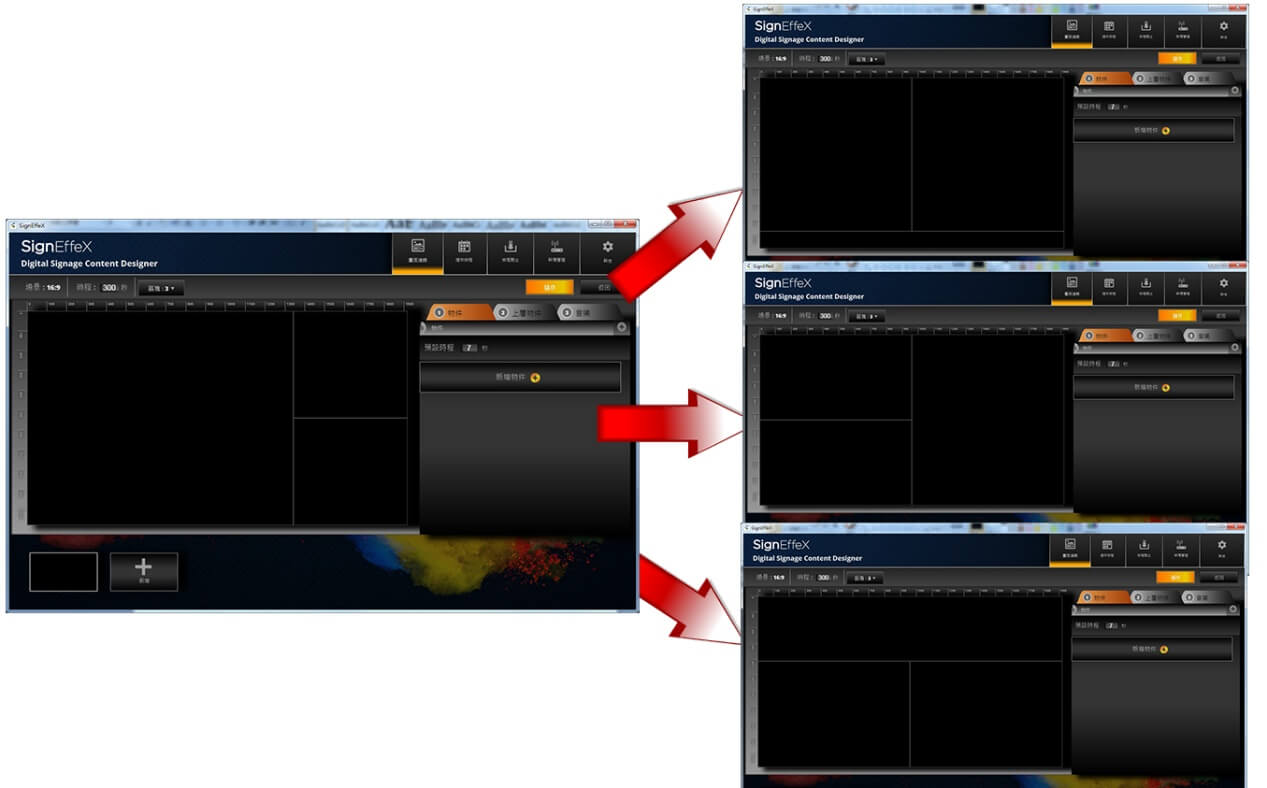

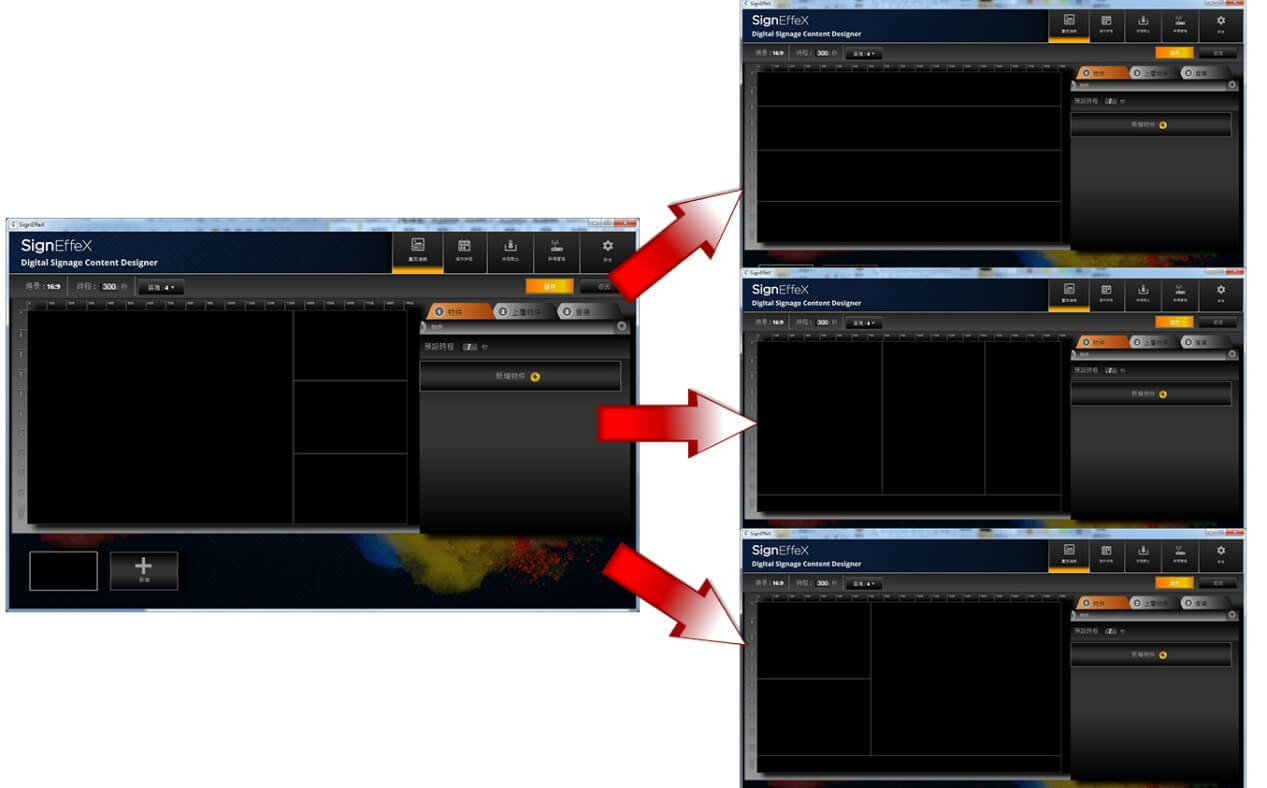

▲三區塊版型,任意變化不同位置


▲四區塊版型,任意變化不同位置

2-2. 多版型輪流切換

在SignEffeX的版型設計裡,除了設定單一版型外還能再額外增加不同的版型進行輪播,因此透過設定就可以在系統上連續使用多組不同的版型進行輪流播放,並指定每一個版型的切換秒數,讓您擺脫單調乏味的版型放送,進而達到主題式的切換內容效果。將廣告持續抽換保持新鮮感。

示範舉例

我們用個簡單例子做示範,當第一個版型建立完成後,可再陸續增加不同的版型區塊進行編排,接著再定義每個版型所要停留的顯示秒數。

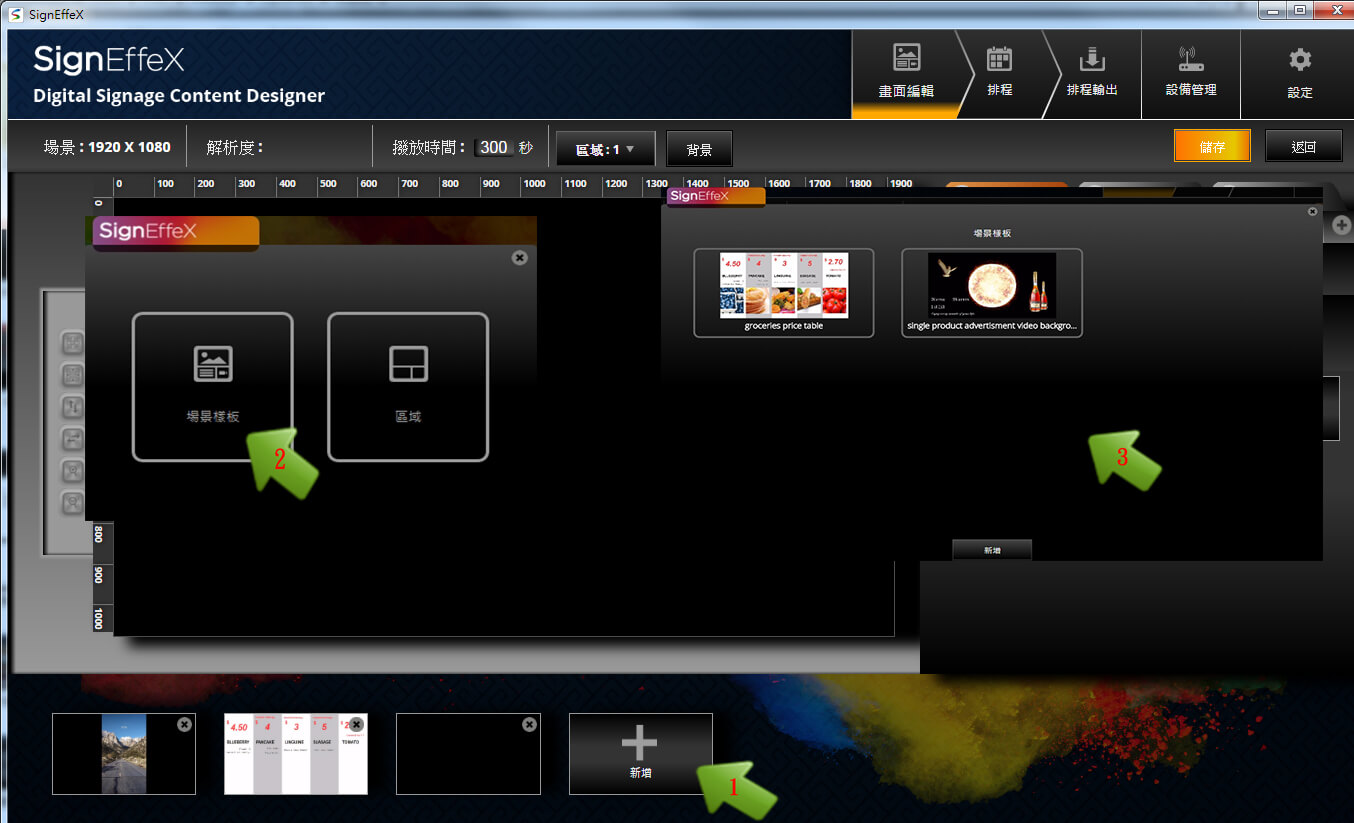

▲第一個版型建立完成後,可再依序選擇增加不同的版型(樣板場景)

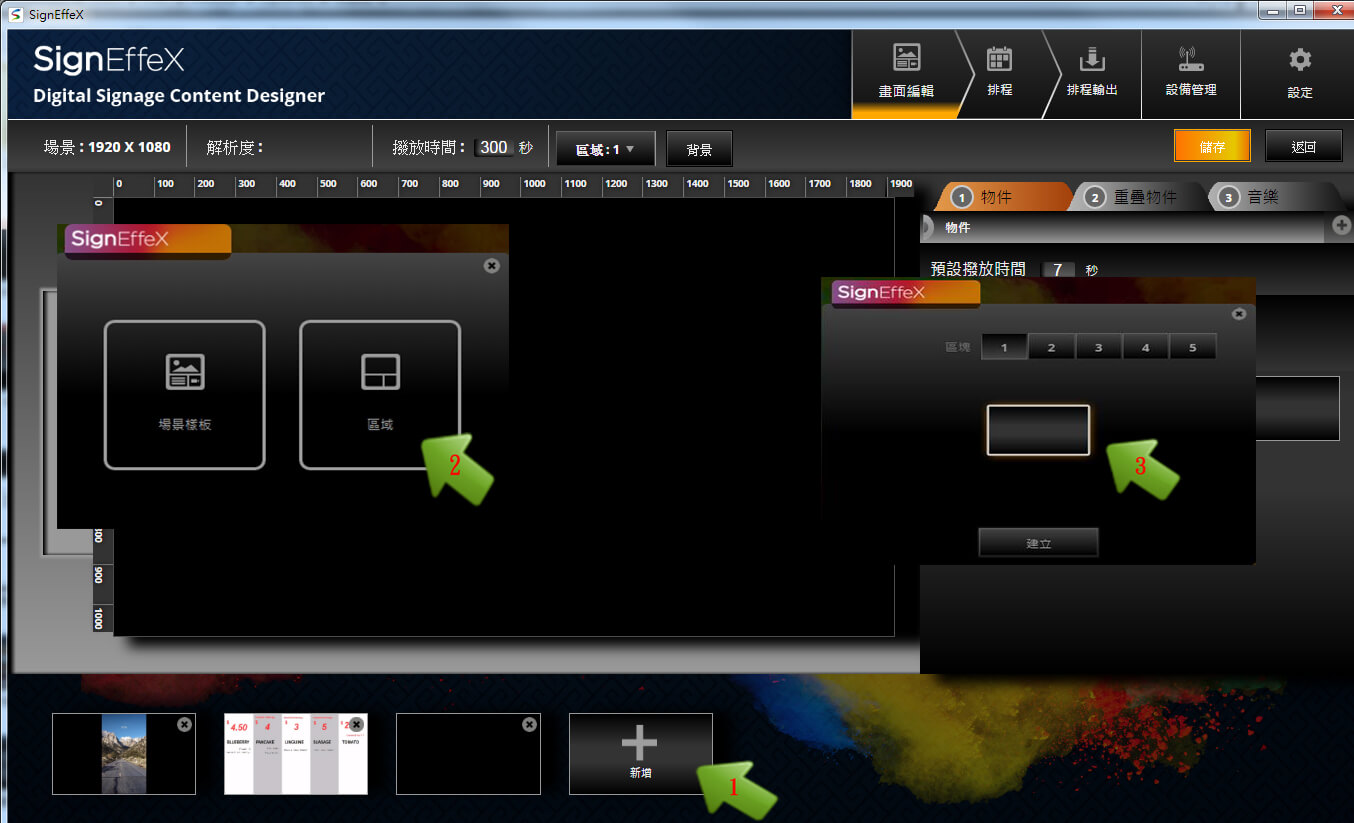

▲第一個版型建立完成後,可再依序選擇增加不同的版型(區域)

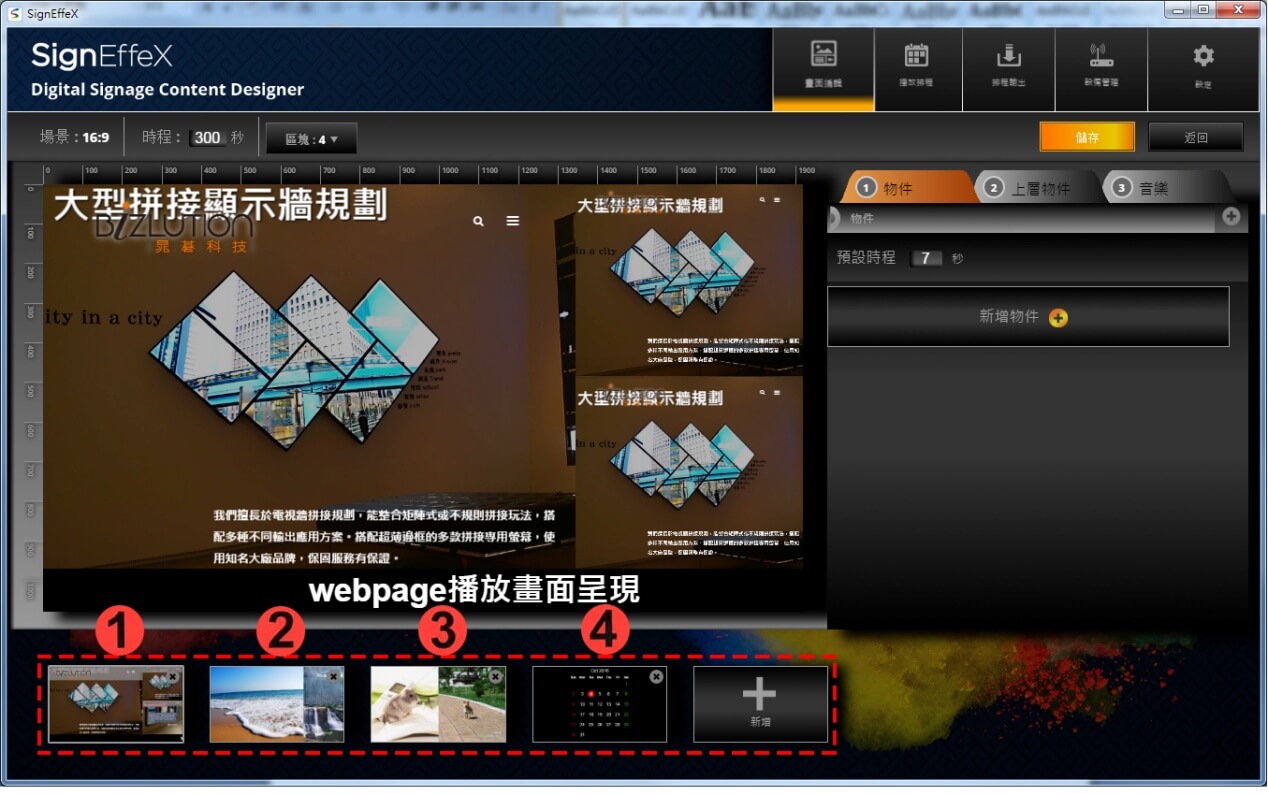

▲依序建立其他版型,這裡我們增加了四種不同版型

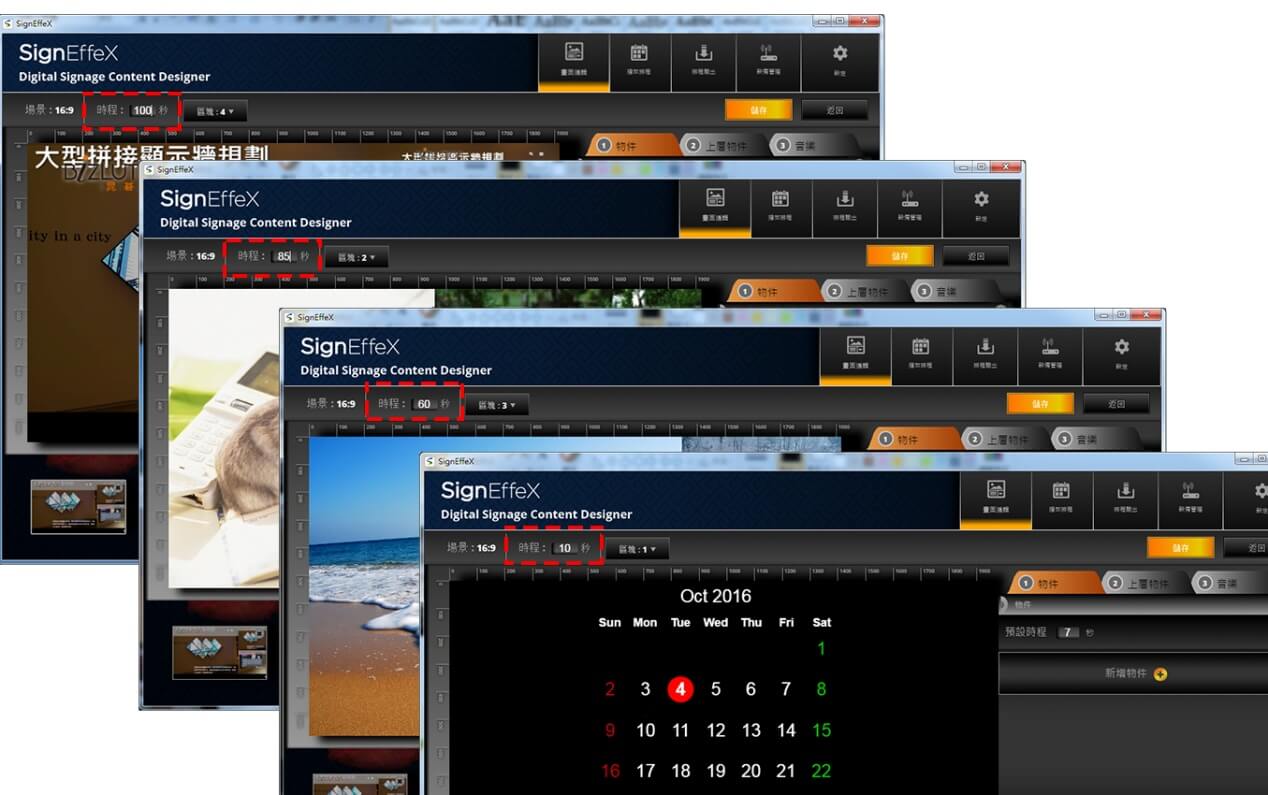

▲接著輸入每個版型停留的顯示秒數,請依據您的播放檔案總秒數而定,才能達到最佳化顯示

2-3. 播放排程說明

如果您有先看過先前章節的介紹應該已經很了解如何進行一個簡單的排程派送,而在本章節當中將更進一步的說明播放排程如何設定,進而建立起一個週期性的輪播或是每天有不同時段的畫面播送。

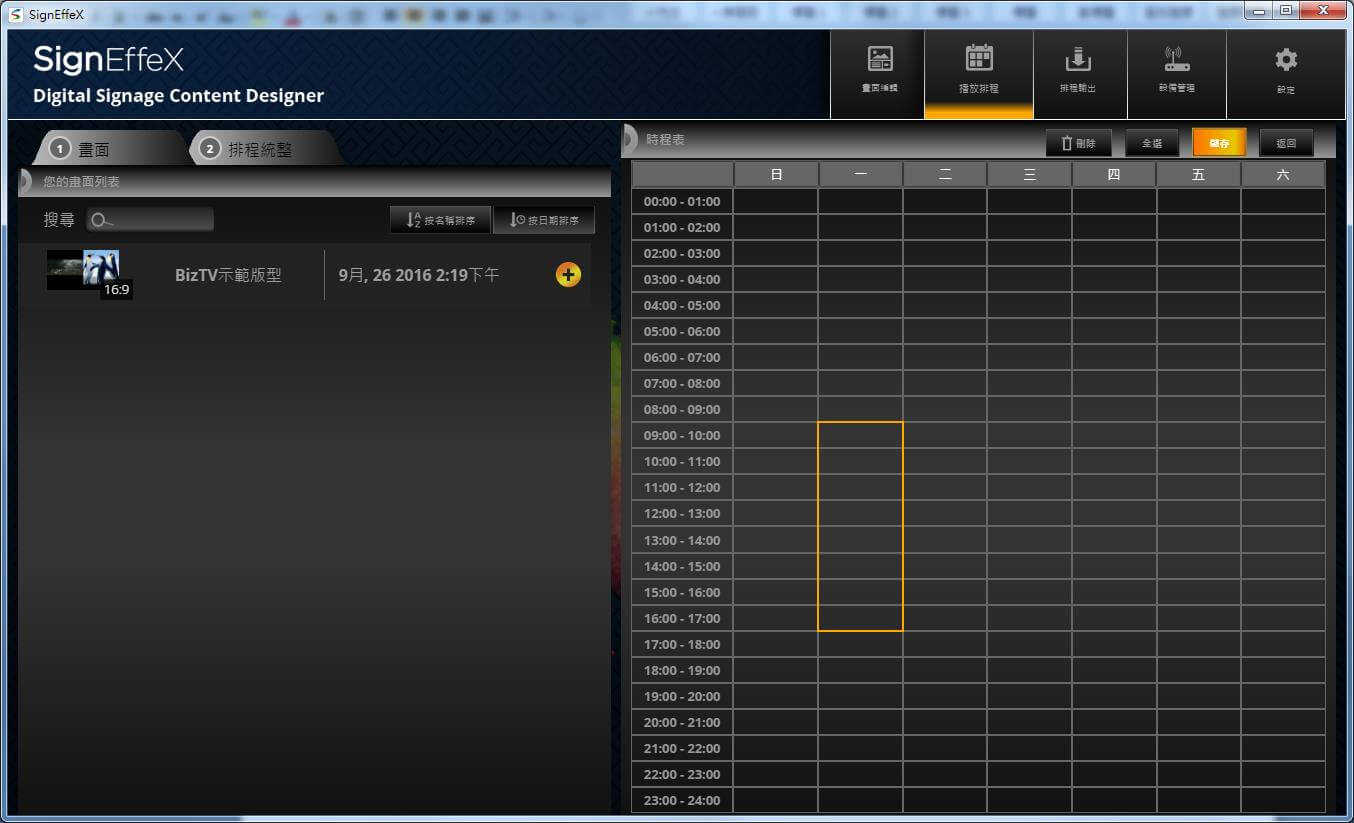

▲圖中表示,您可以在這些框選的時段裡安排不同版型播放

假設一個大型量販賣場,希望在週一到週五早上10點到晚上10點播放不同的廣告內容,而週六與週日提早一小時營業在早上9點到晚上10點播放廣告而其餘時間則不播放任何畫面(需注意的是,當排程內未排任何版型時,播放器在此時段播出時會呈現黑畫面,此時螢幕背光會是亮的)。像這樣的需求條件為典型的在時間區段內安排多組排程播放,如圖所示:

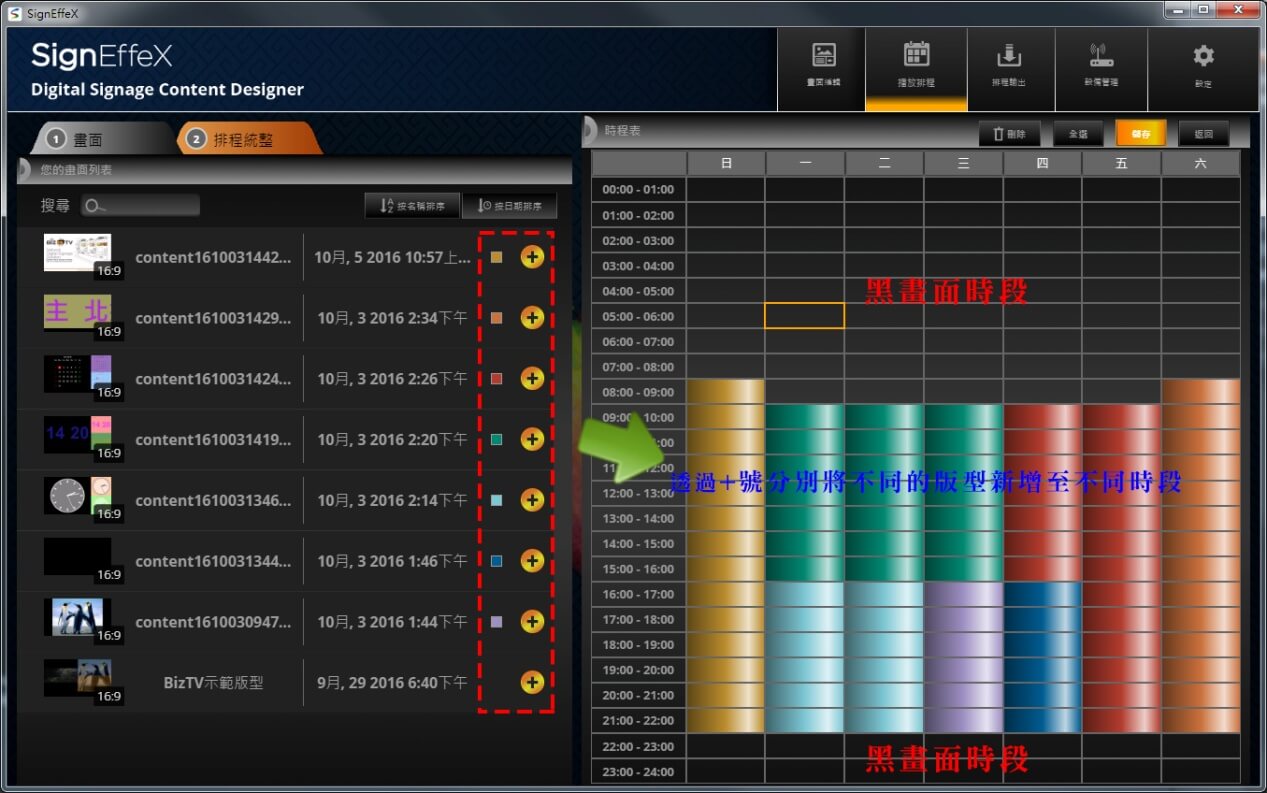

▲一個典型的例子,在各自時段中播放不同的版型

換言之,你可以設計出週日至周六各自不同的節目內容。在時間裡安排您需要播放的版型。而如何建立一個時段播放,可透過+號新增來建立需要的播放版型,每一個彩色方塊代表著一個獨立的版型播放。每個彩色方塊可獨立且彼此擁有不同內容。


▲依照播放需求時間設定不同時間點

技巧說明

  1. 每一個彩色方塊代表著獨立的循環播放
  2. 未排程的空白區域代表著休眠時段,以這個時段內要進行螢幕黑畫面的動作
  3. 安排時段時請緊密不重疊,若當該時段有重疊區段時,軟體只承認最後被操作的區塊為有效值

技巧說明

如果已經建立好一個基本的排程,但又想在某個特定時間或節日播放一個特別的畫面而不破壞既定的基本排程,這時您就需要特殊事件排程設定來達到一個指定日期、時間甚至是週期播放。而當特殊事件被建立後,其播放順序是高於標準排程的,因此需要特別注意。


▲依照播放需求時間設定不同時間點

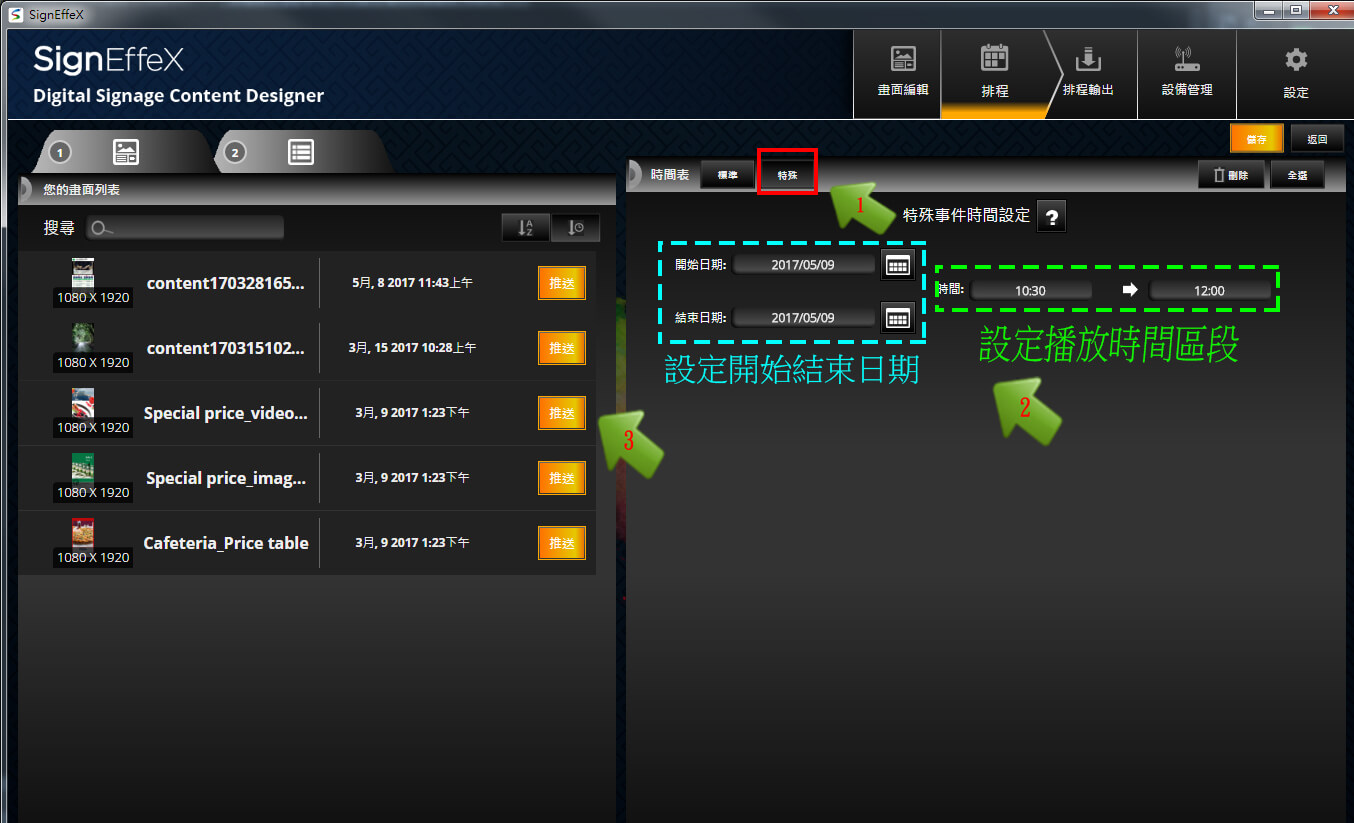

▲增加特殊事件,多段時間均可排入


▲特殊事件時間衝突時,會有提示警告避免發生錯誤

2-4. 使用USB或網路派送

SignEffeX提供兩種上傳方式,你可以使用較為方便的網路傳輸方式,在同一個區域的內部網路進行下載或是透過網路帳號進行網際網路傳輸。或者在沒有網路的情況下,使用USB隨身碟做為傳輸介面。以作為下載媒介。本篇將說明兩種方式進行示範。

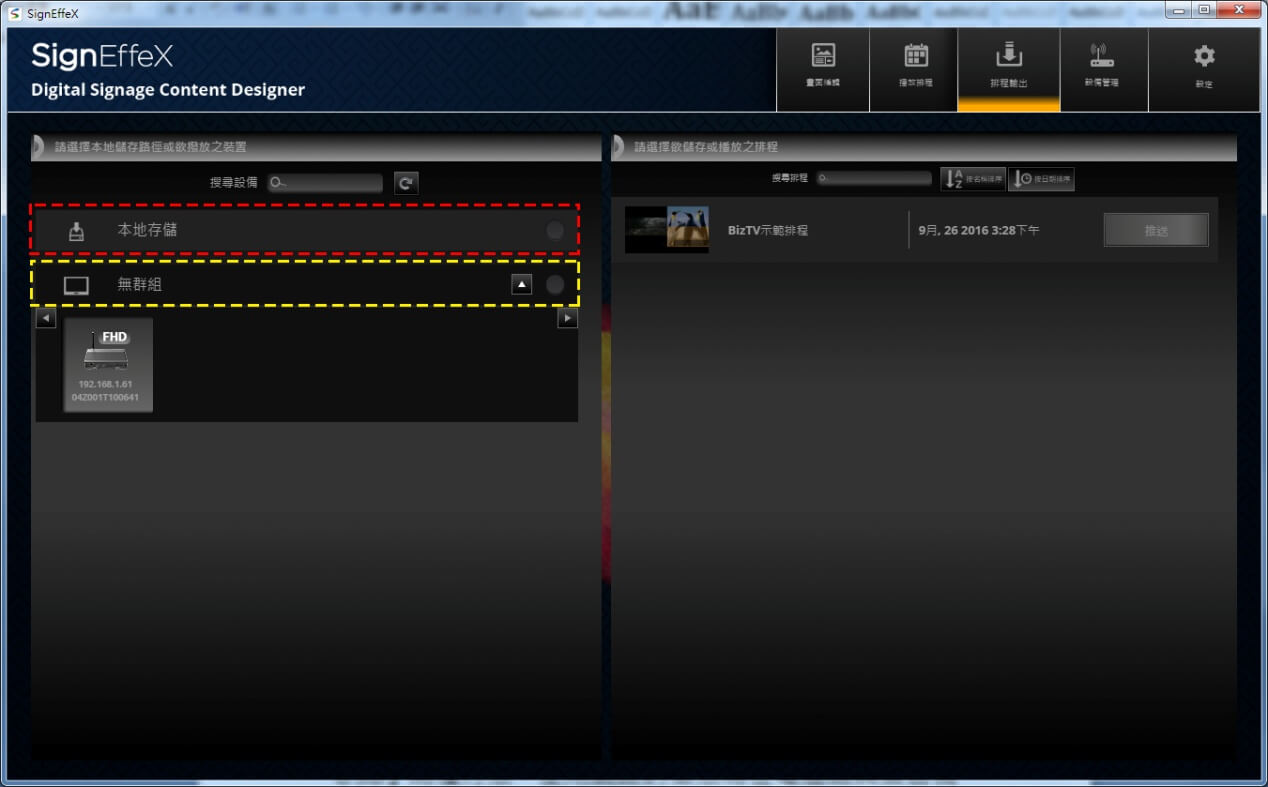

▲排程輸出有『群組網路派送』與『本地存儲』的兩種方式。

透過畫面上的提示分為『群組網路派送』與『本地存儲』兩種方法,使用網路的做法為在電腦端與廣告機端之間透過內部網路進行輸出,採用IP進行連線發佈。而USB的做法為在沒有網路的環境下,暫借USB外部儲存裝置進行輸出暫存,這需要先將USB置入於電腦端進行暫存後,以人工方式將同一隻USB置入到廣告機(看板顯示機),達到資料輸出的傳送行為。

透過『使用網路』做輸出方式 :

請先確認播放器已經開機並有畫面,同時您必須確認播放器已經跟您的電腦在同一個網路 (內部區網),同時網路具備DHCP隨插可用的連接;如果您沒有具備DHCP的網路,則必須在播放器的本機設定裡手動輸入IP。如果播放器與電腦並不在同一個內部網路裡,這時就可以使用外網連線方式,經由網路帳號登入連線控制,須注意的是播放器網路依然需要有連上網際網路的能力。

當您進入『排程輸出』已經能看到播放器連線狀態就代表您已正確的搜尋到區網IP或是登入網路帳號,如果並未看到任何播放器狀態,請至4-1設備管理與群組設定章節,將會有更詳細的介紹。

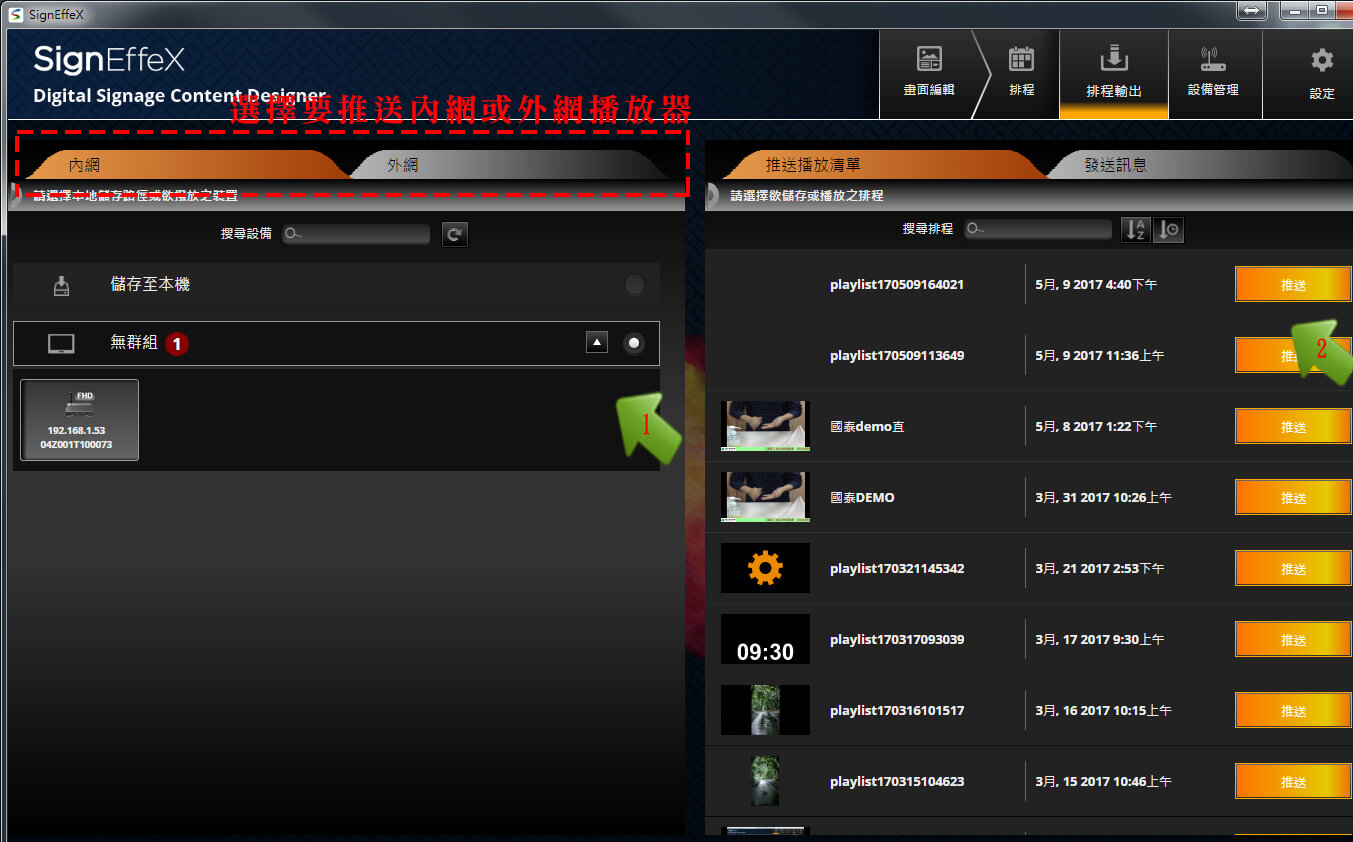

▲將滑鼠點選好要更新的播放器(可多選),選擇要更新的排程內容項目後點選『推送』

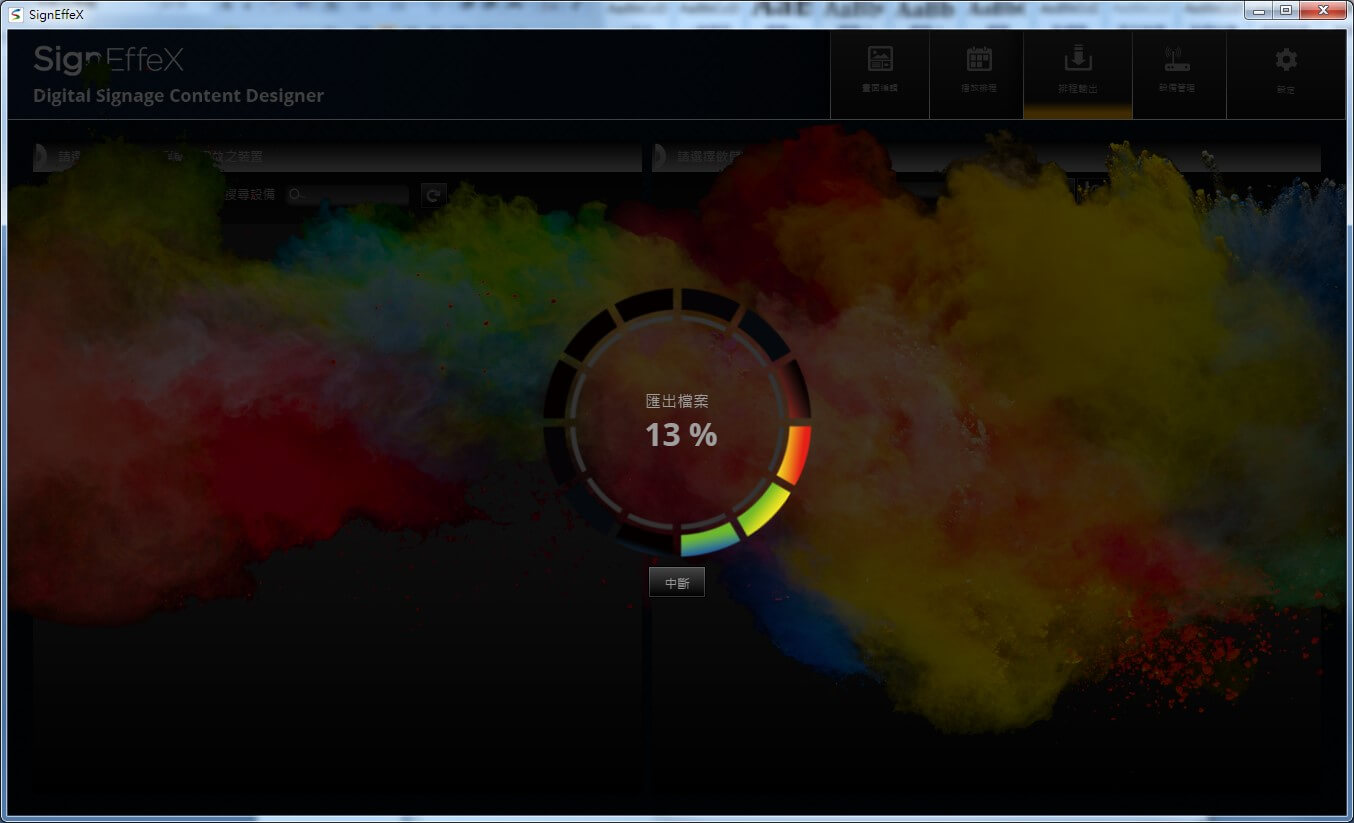

▲等待傳輸完畢後,你已經成功的將畫面傳輸到播放器

透過『使用USB』做輸出方式 :

當沒有網路時,您可以使用USB隨身碟做為替代更新,能使用任何市售品牌的隨身碟(FAT/FAT32)做為暫時性載體,請先插入到電腦上並確認可正常讀取,保留一定空間供給輸出時的資料進行佔用。值得一提,這不會影響原隨身碟內已存在之檔案資料,不需清空就可直接暫時使用

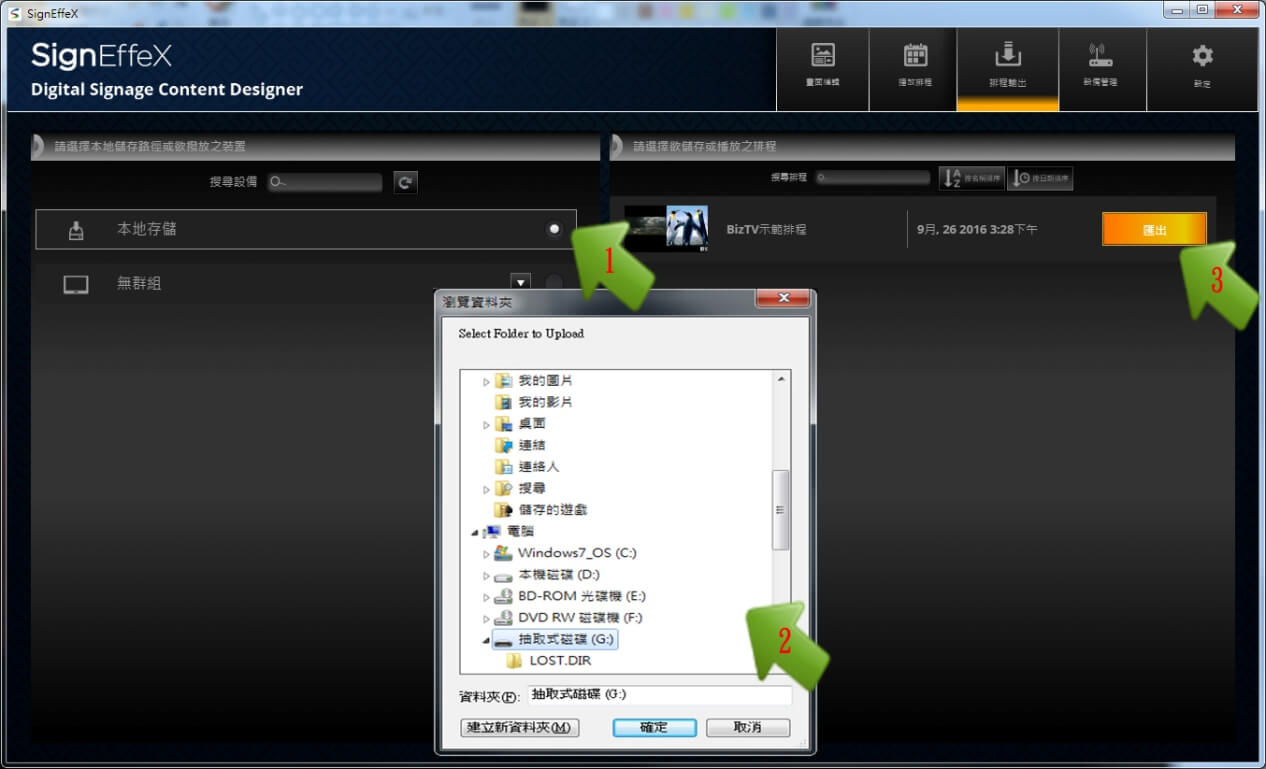

▲指定好您的隨身碟之磁區位置,請直接點選『匯出』做寫入動作到指定位置


▲會發現USB碟內SMIL資料夾,放置到播放器上開始提示下載 (請勿斷電或移除USB)


▲等待畫面播送後,就可將USB隨身碟移除

若您的USB更新方式無法順利正常,請嘗試使用另一個USB隨身碟做為裝置載存並注意USB格式為FAT做為使用。您可以保留原本內資料不需另行格式化,每次存入資料時,將間接以資料夾SMIL做為切割。並不影響原有其他個人資料影響。
