3. 進階功能與管理

3-1. 設備管理與群組設定

本篇將介紹如何將新購買的機器加入到SignEffeX裡做統一管理,同時也能監控每台機器的連線狀態,並透過機器群組化的方式,達到在派送時能快速又簡單的一鍵對所有的播放機器下達派送指令。

設備管理

播放器管理分為內網/外網兩種管理方式,請先確認播放器已經開機並有畫面,同時您必須確認播放器已經跟您的電腦在同一個網路 (內部區網),同時網路具備DHCP隨插可用的連接;如果您沒有具備DHCP的網路,則必須在播放器的本機設定裡手動輸入IP。如果播放器與電腦並不在同一個內部網路裡,這時就可以使用外網連線方式,經由網路帳號登入連線控制,須注意的是播放器網路依然需要有連上網際網路的能力。

內網設定

自定義輸入IP範圍再點擊掃描會自動尋找區域網路內存在的播放器,並自動帶入至未分類的群組內。

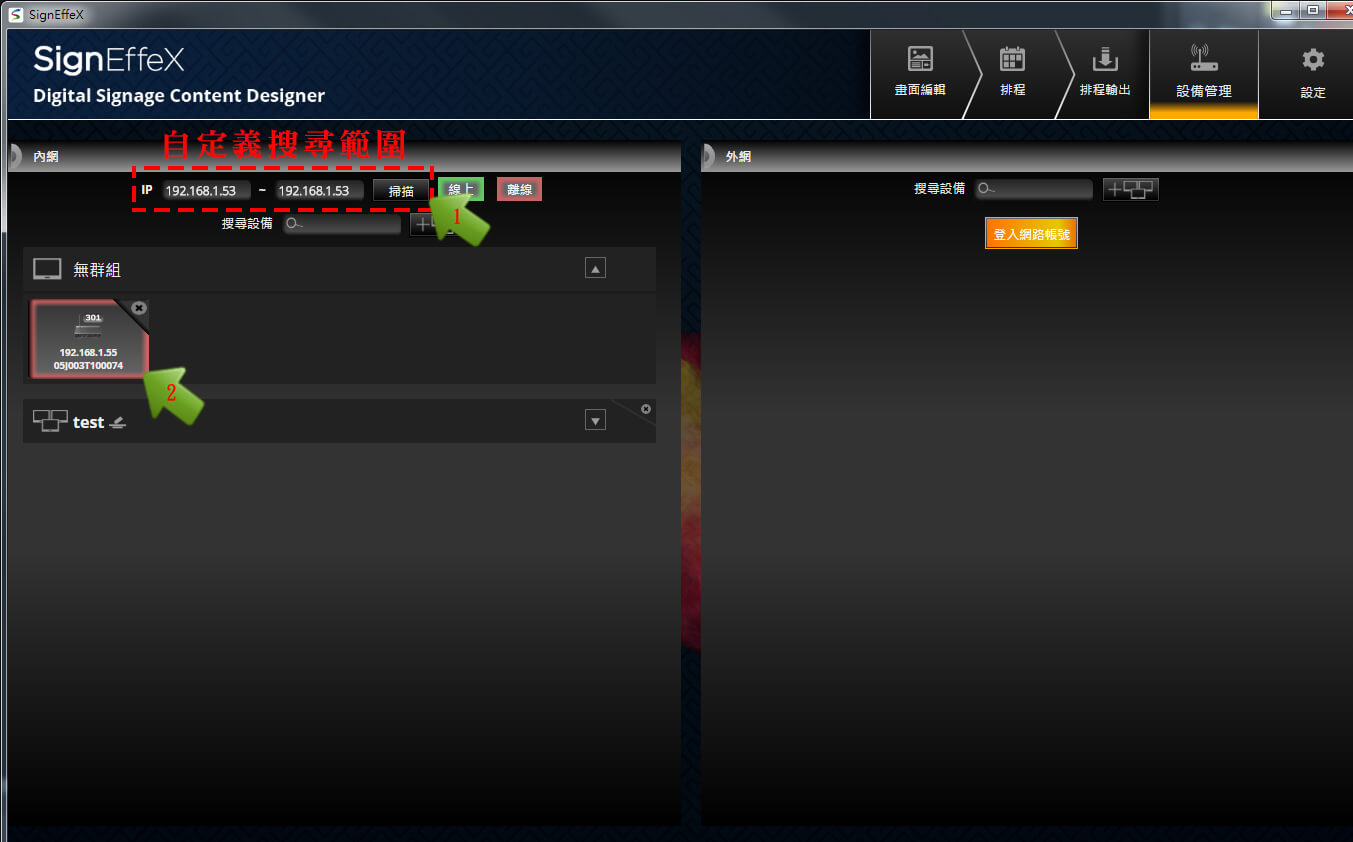

▲進入『設備管理』,搜尋播放器

當機器已經成功建立到管理介面後,即可知道機器目前的連線狀態是否良好
綠框:播放器連線正常
紅框:播放器連線異常

外網設定

當電腦與播放器並不存在於同一個區域網路內就需要透過登入網路帳號設定外網管理,目前只提供google登入。所以,您必須先申請一組google帳號,在Signeffex軟體只需依照畫面進行登入動作即可。如從未登入過網路帳號則畫面上會出現一個”登入網路帳號”作為提醒;正確登入後則按鈕消失。另一方面播放器端也需要登入網路帳號,當兩者登入同一組網路帳號並連線狀態正常播放器就會自動帶入至未分類的群組內。

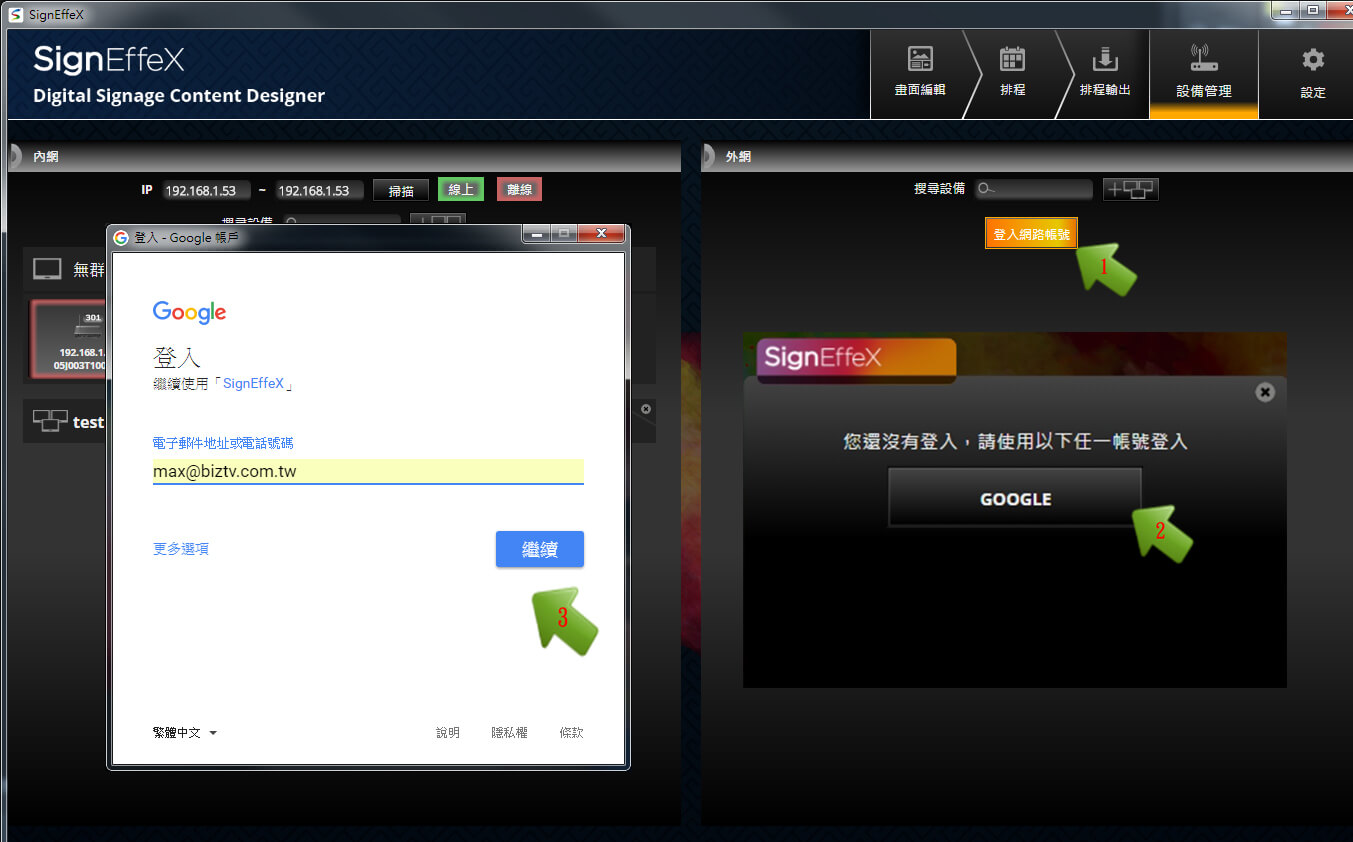

▲依照畫面提示完成google帳號登入

播放器登入:主畫面下點選設定→播放設定→Owner E-mail Account


▲依照畫面提示完成播放器google帳號登入

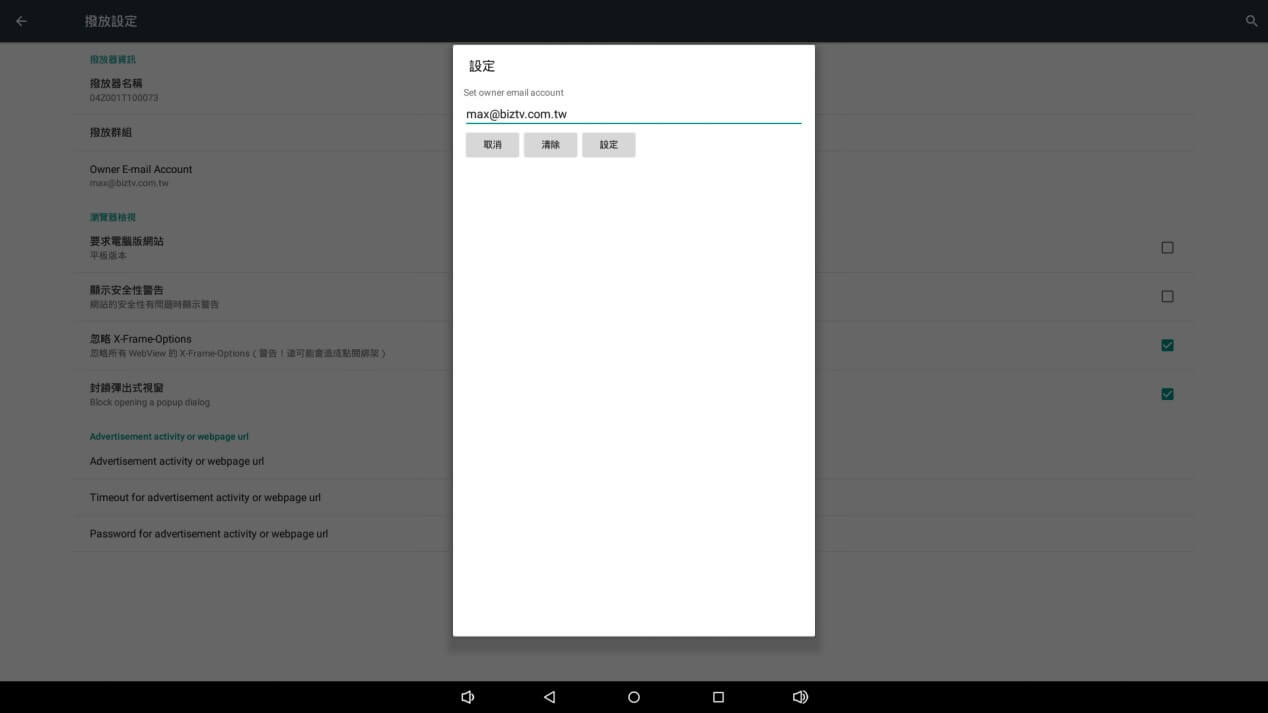

▲依照畫面輸入email提示完成播放器登入

群組設定

接下來介紹的是如何建立播放器群組,群組的好處在於當有多台播放器要進行派送時,卻有某些機器因安裝的地點不同或是有不同的廣告畫面要播送,您除了可以按部就班的選擇機器外,這時利用群組分類的方式能讓您更快速的完成派送,也能避免多選了一台或少選了一台機器的窘境,造成需要執行多次的派送

建立群組的方式很簡單:

  1. 新增群組並命名,內網與外網設定相同,這裡只示範內網
  2. 選擇互相對應的群組與播放器,再將無群組的播放器拖拉至新建立群組內

需要注意的是,要移動播放器到任何群組時播放器要在線上才能移動

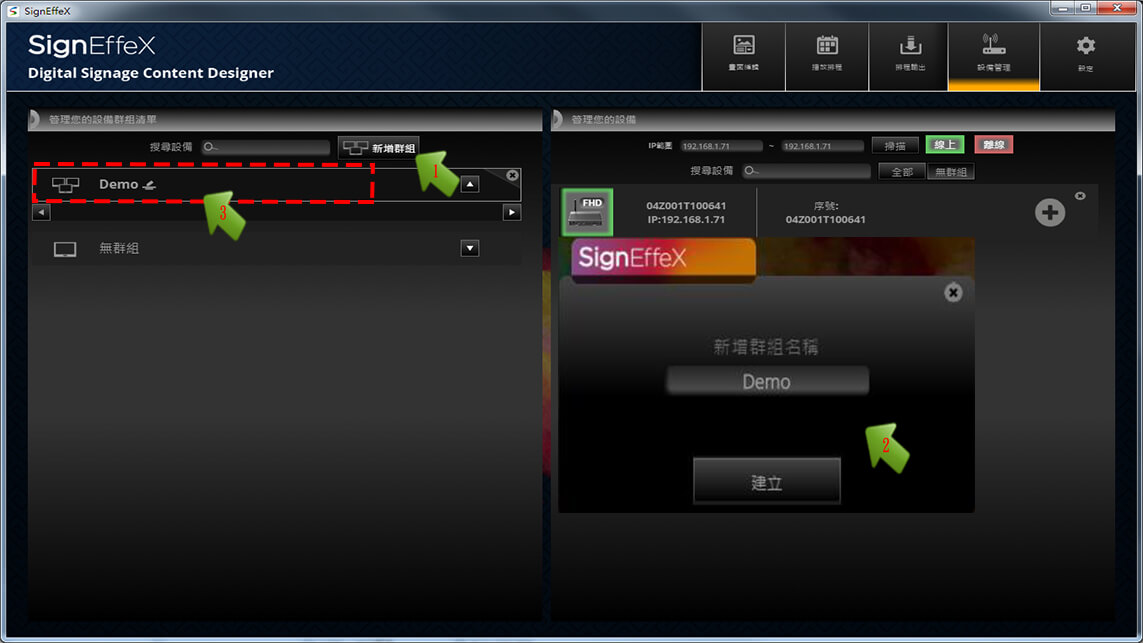

▲新增群組名稱,這裡命名為”Demo”

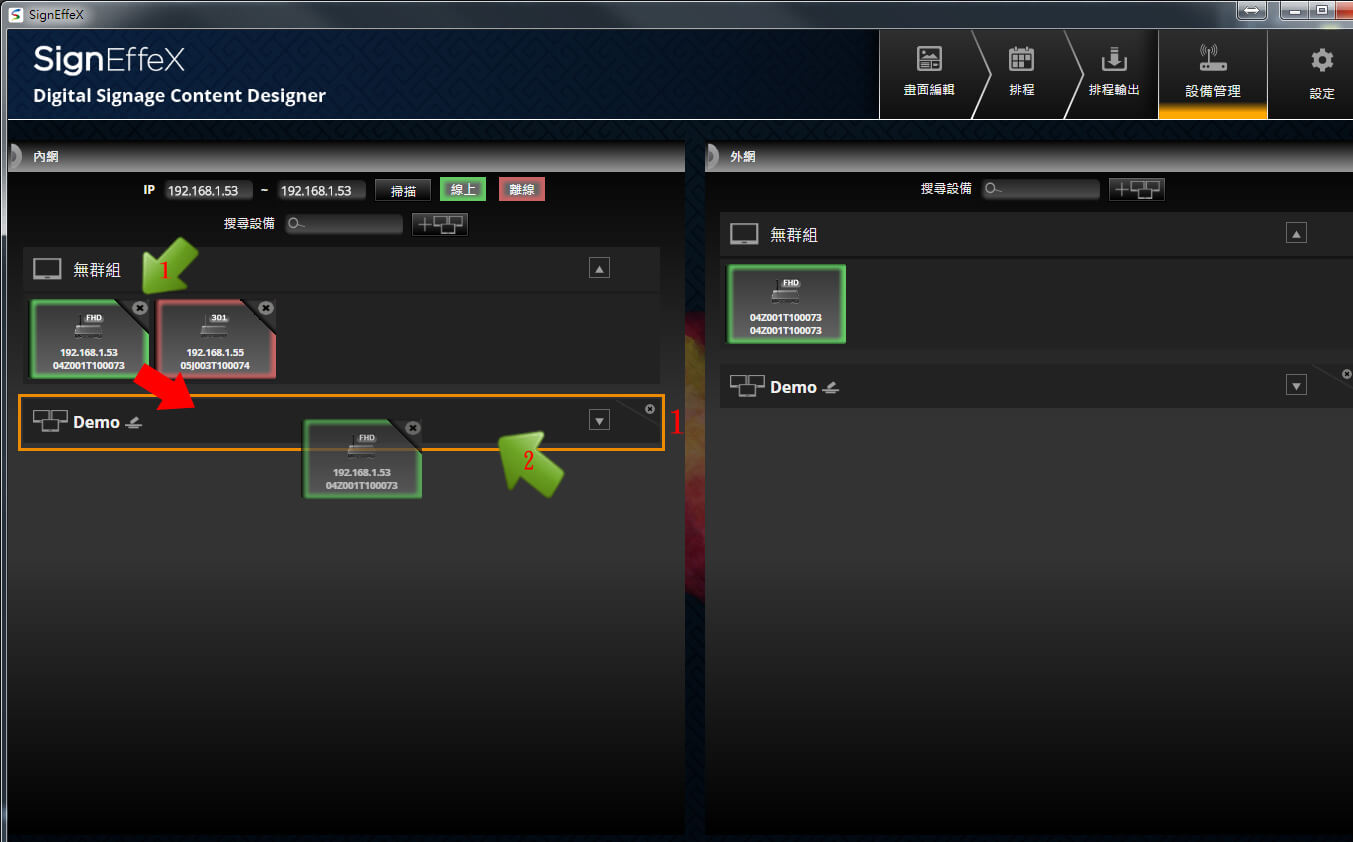

▲將無群組的播放器拖拉至新建立群組內


▲成功將一台播放器加入至Demo群組裡

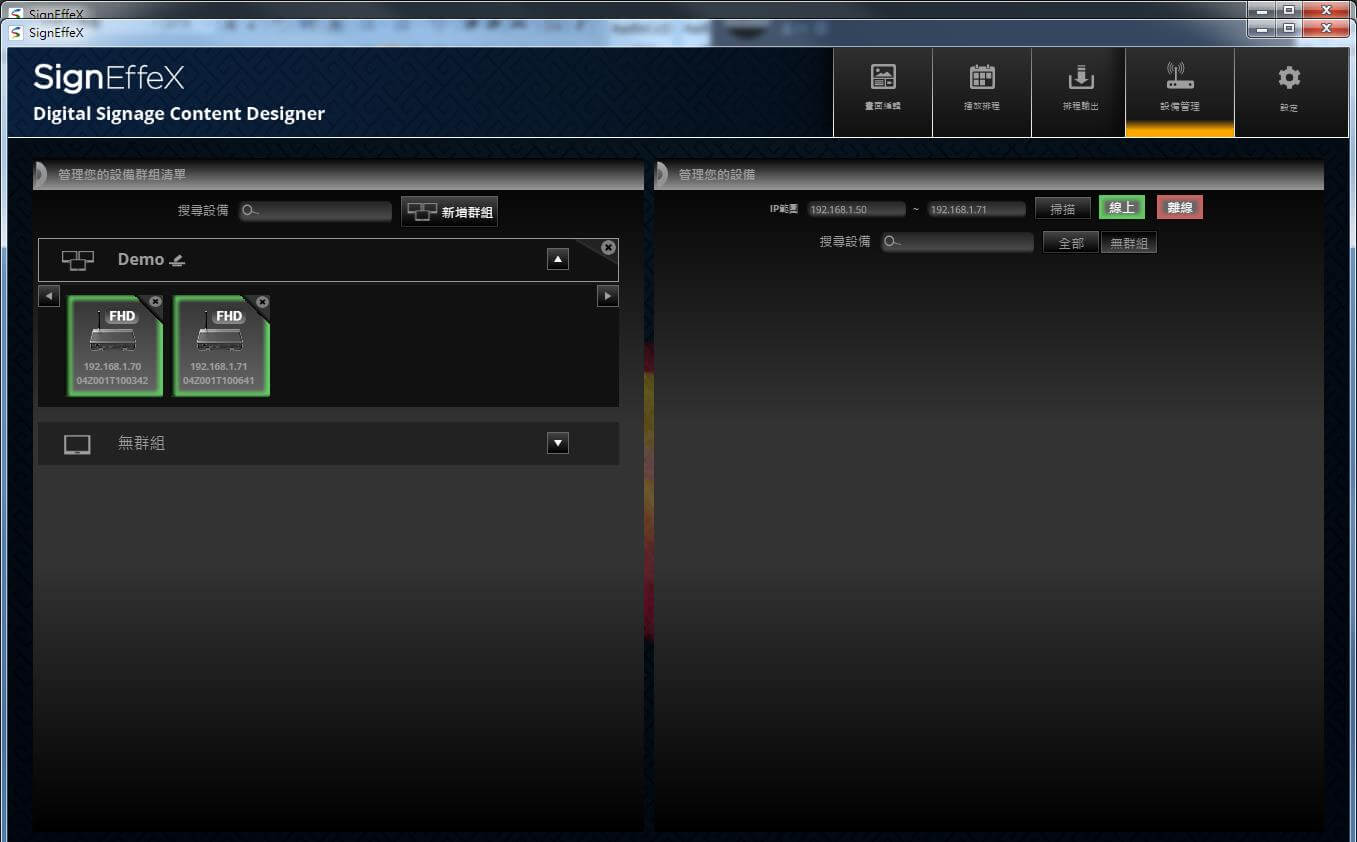

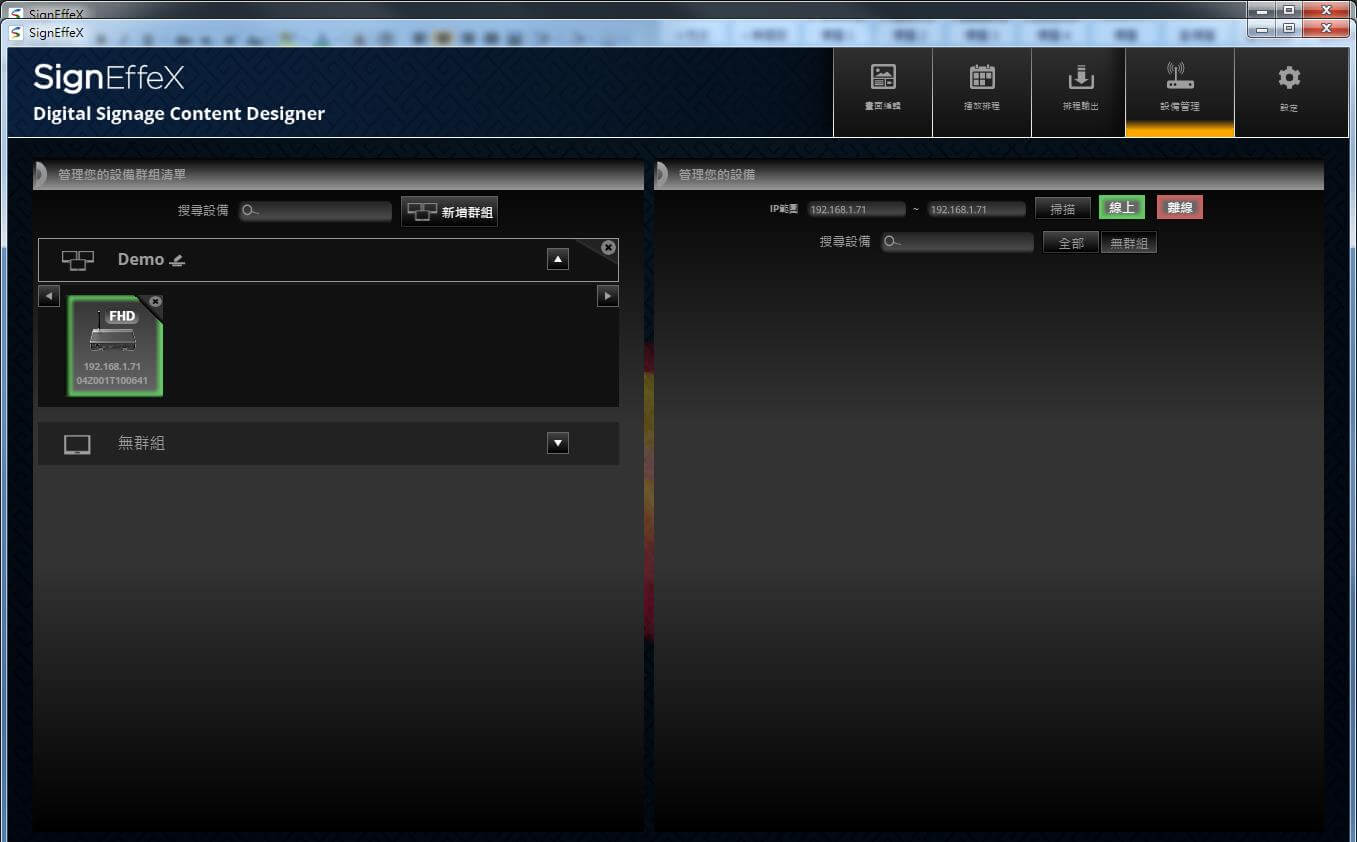

▲陸續增加不同機器到Demo群組內

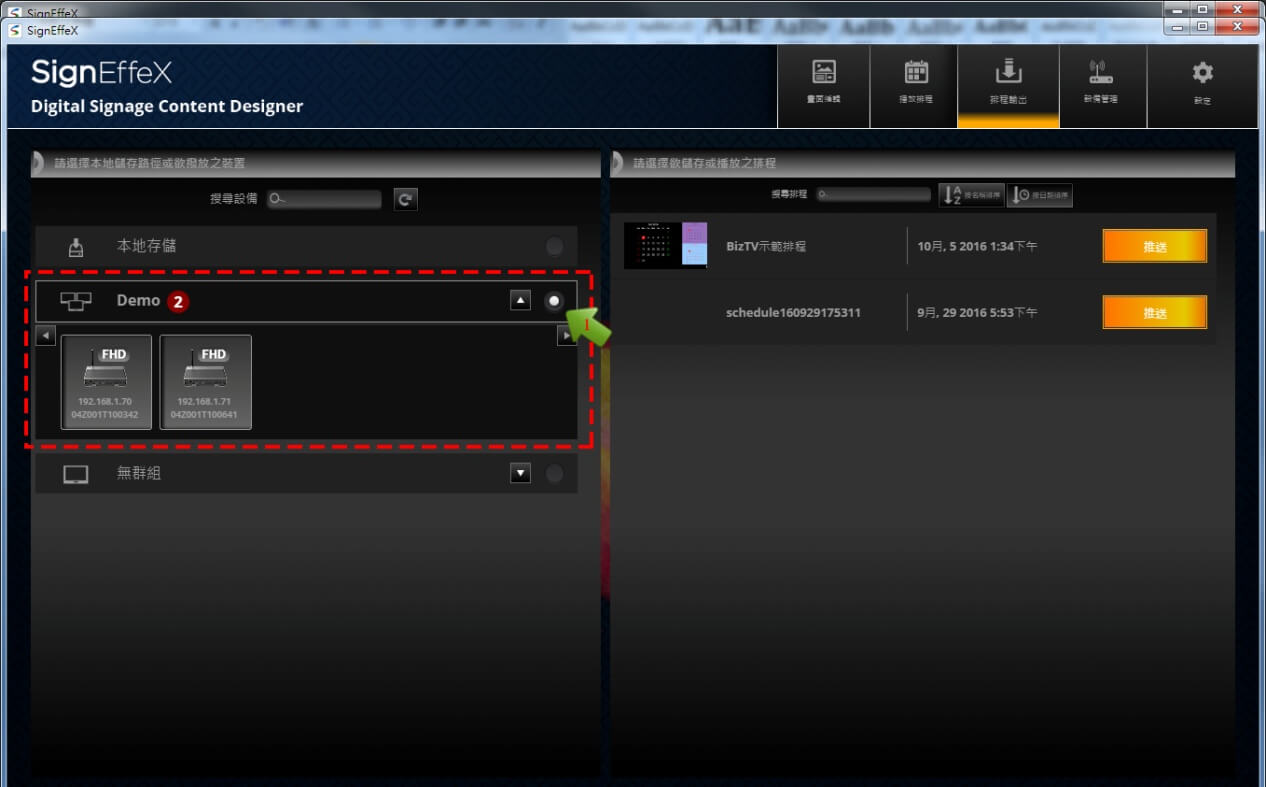

▲未來派送時只要選擇群組就會自動將底下的機器選擇起來,輕輕鬆鬆完成兩台機器的派送。

3-2. 重疊物件與音樂

在SignEffeX的版型設計裡,除了固定的版型區塊外還能再額外增加上層物件,此物件可在版面上額外再加入影片、Widget工具(時鐘、跑馬燈、天氣、月曆、Youtube、PDF)、商標Logo、靜態文字,其物件加入後會疊在原本的版面上層,因此在版型設計的變化上增添更多玩法。另外,當版面以靜態的方式呈現為了要增添聽覺上的衝擊也可再加上背景音樂吸引來往的民眾注意。當然,前提是您的螢幕必需支援喇叭。

示範舉例

影片

我們用個簡單例子做示範,由於重點是在呈現重疊物件,這裡的基本版面我們只放一張圖檔做對比。

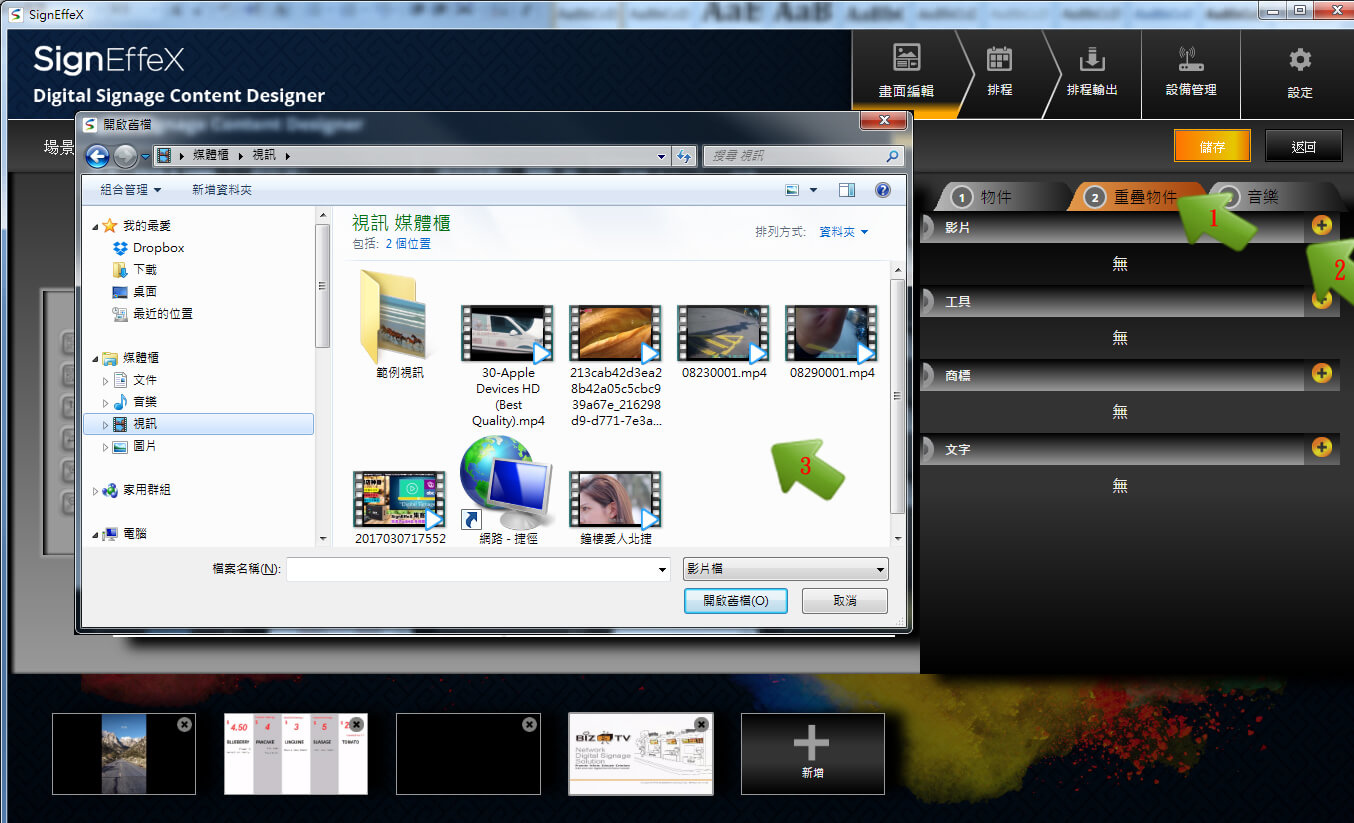

▲基本畫面建立完成後,加入重疊物件影片

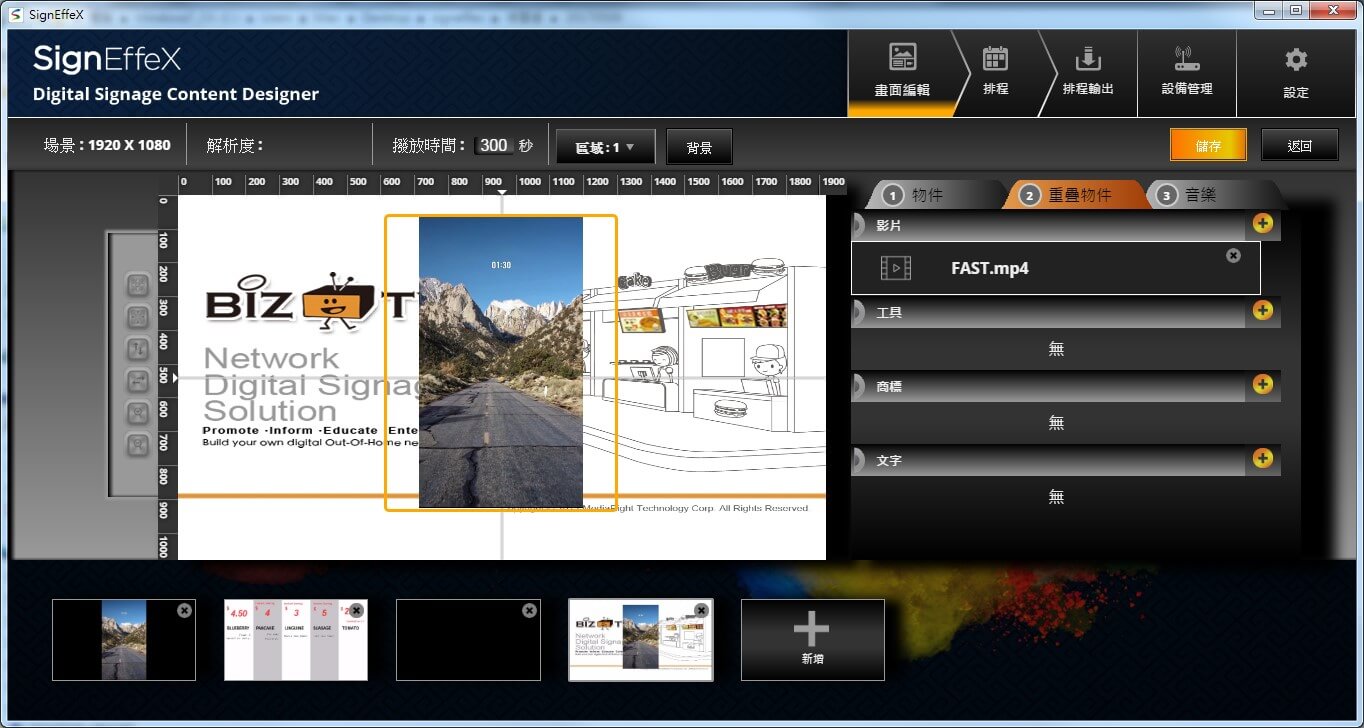

▲加入重疊物件影片,須注意基本物件不得放入影片檔,否則重疊影片將無法帶入

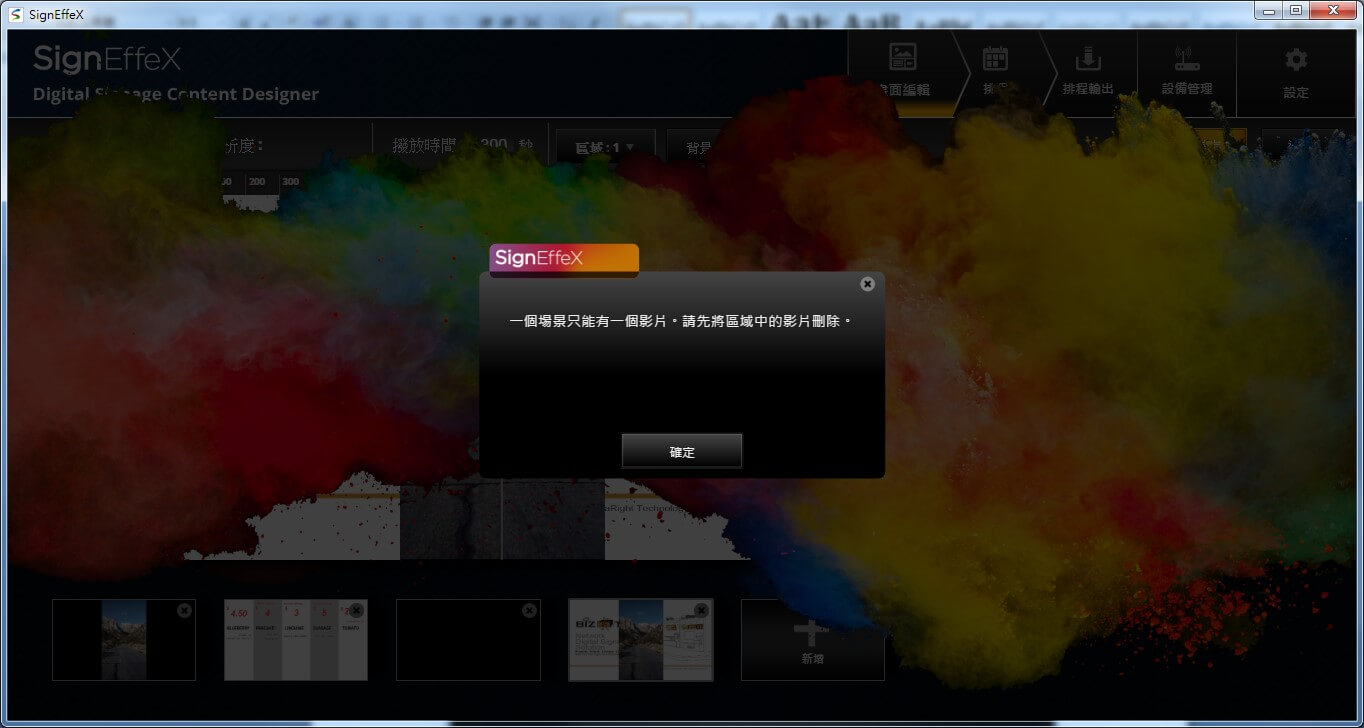

▲一個版面場景只能有一區影片

重疊工具

由於工具選項眾多,這裡只示範如何設定,詳細功能請至6-1. Widget介面小工具說明

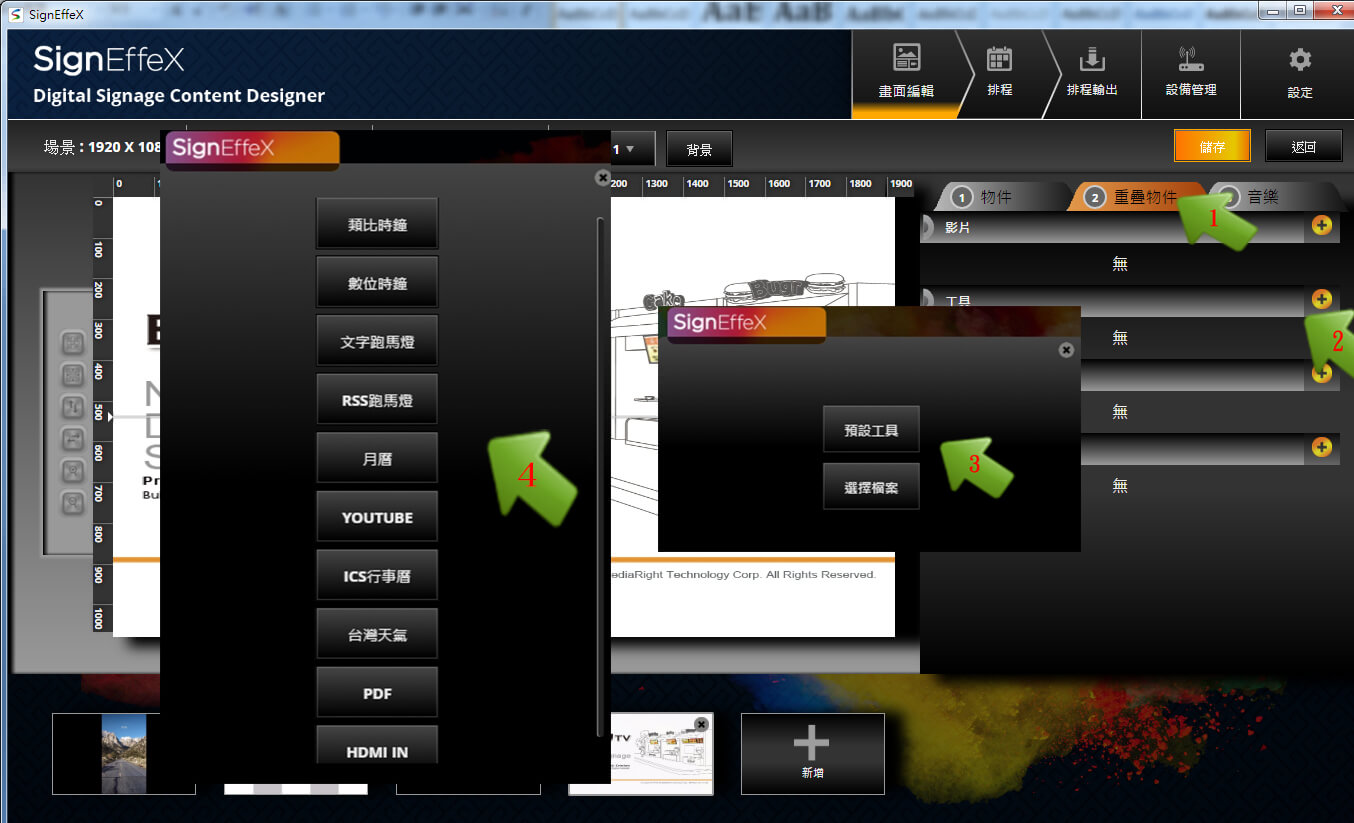

▲基本畫面建立完成後,依序加入不同的重疊物件,如工具(時鐘、跑馬燈、天氣、Youtube、PDF)

重疊圖標


▲基本畫面建立完成後,依序加入不同的重疊物件,如商標

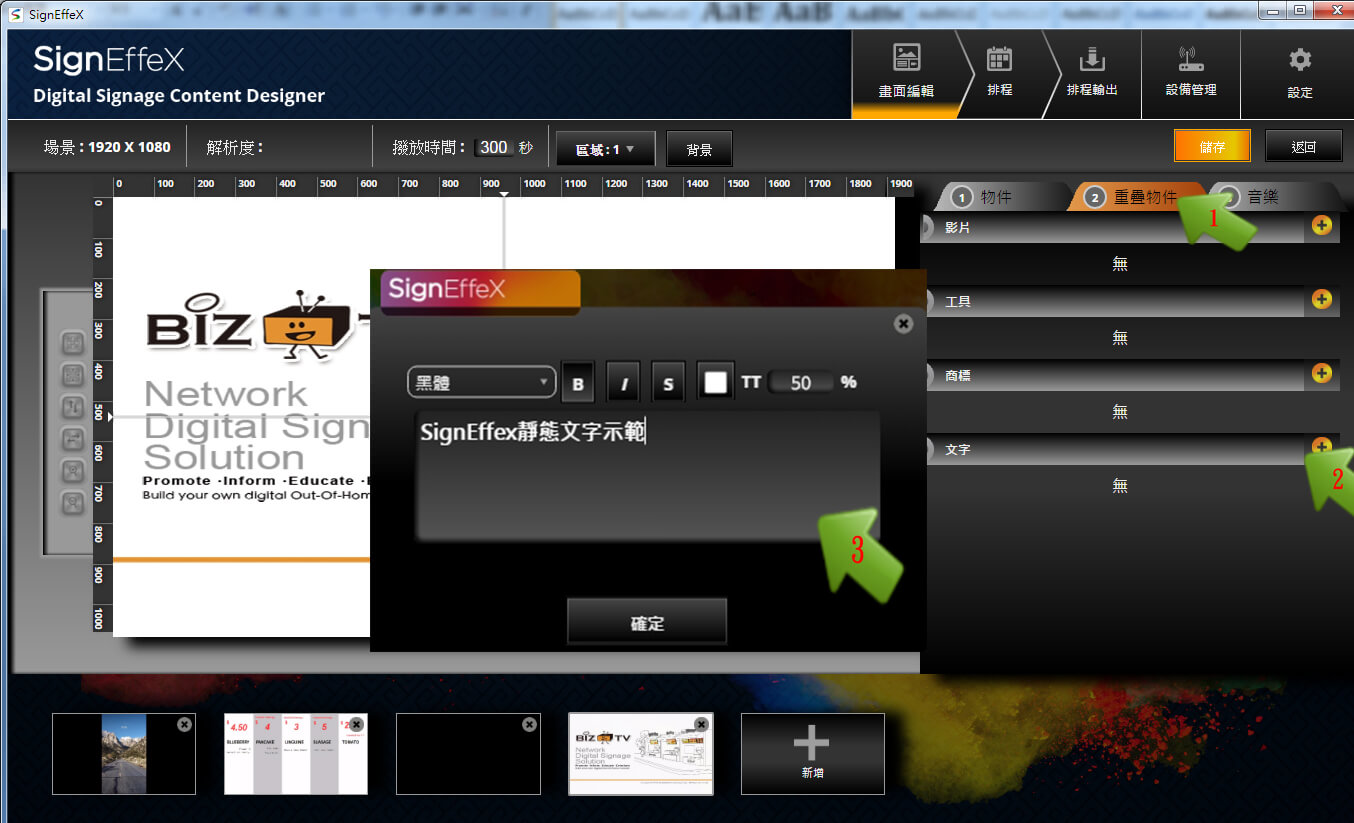

▲基本畫面建立完成後,依序加入不同的重疊物件,如靜態文字

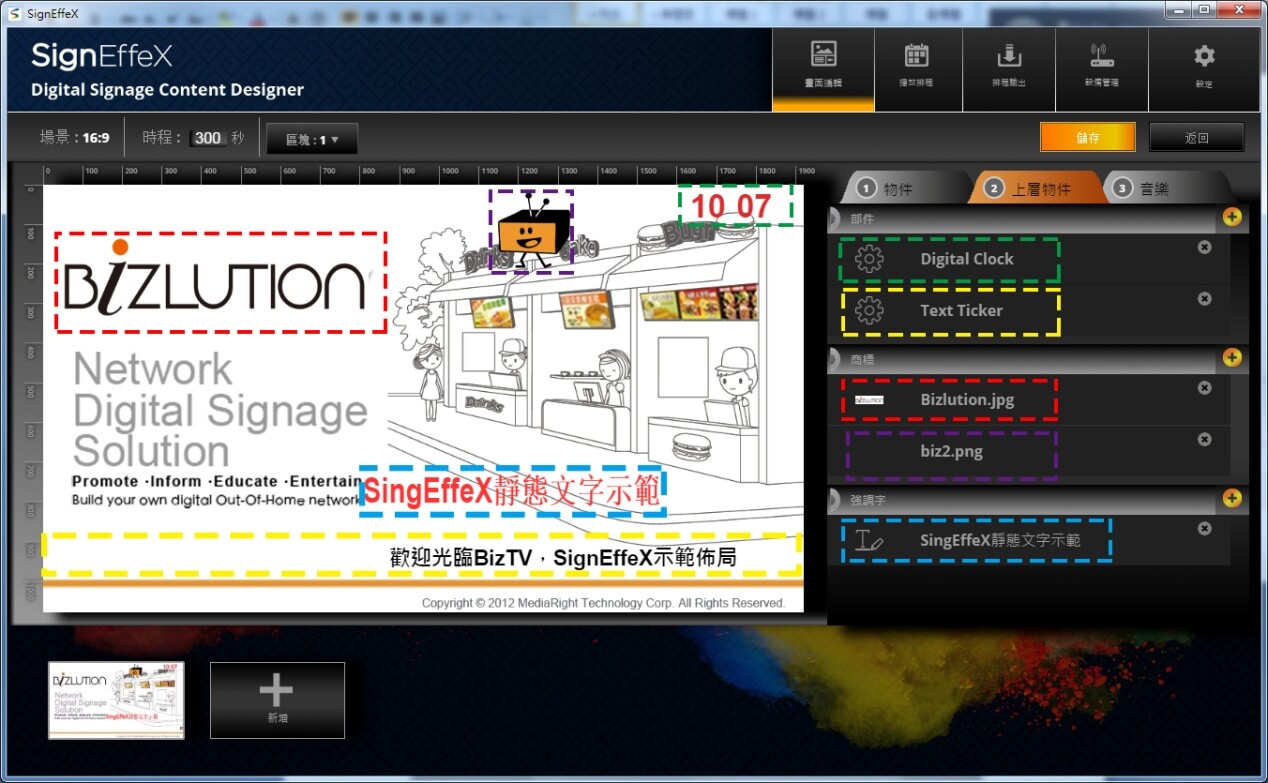

▲基本畫面建立完成後,加入不同的重疊物件,利用滑鼠拖拉擺放位置並調整適當大小

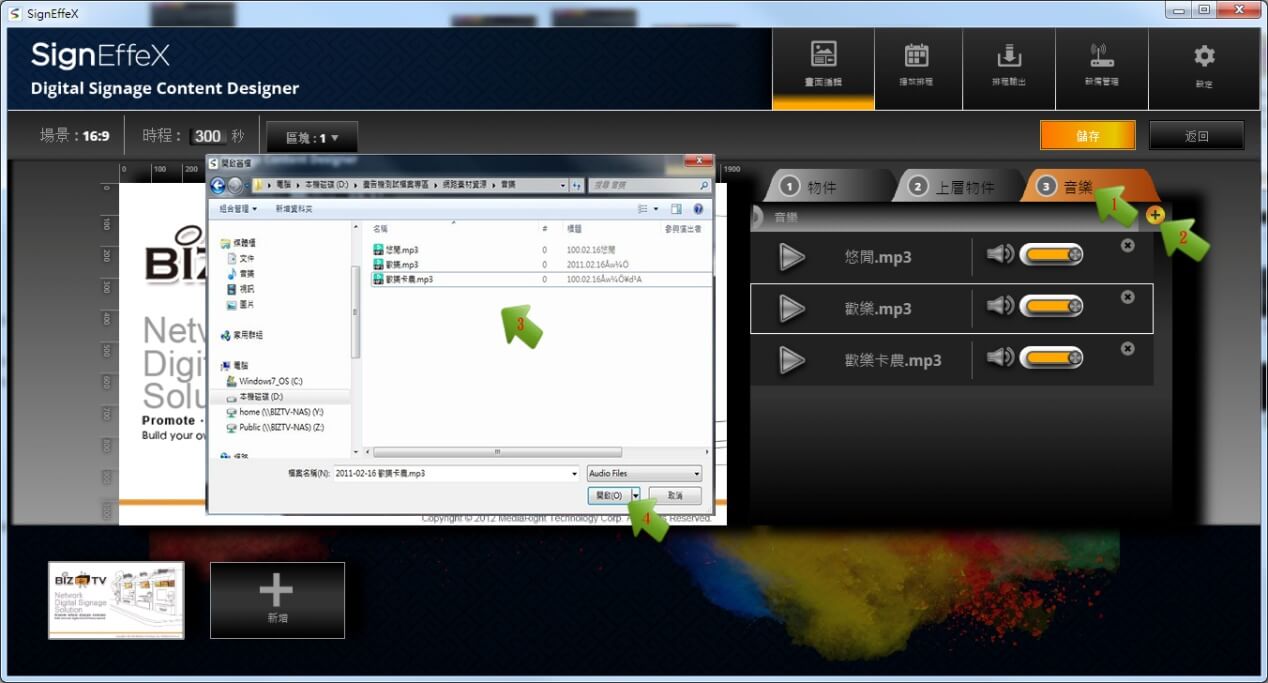

▲基本畫面建立完成後,依序加入不同的重疊物件,如音樂

提醒:同一版面內如有放入影片及音樂,其播放的聲音效果如下所述

  1. 影片與音樂皆有聲音的情況下,以影片聲音輸出為主
  2. 影片無聲、音樂有聲,以音樂聲音輸出為主

小技巧提醒:

由於重疊物件具有任意縮放大小與自由擺放位置的特點,所以您如果想要將區塊精準定位時會有對齊方面的困擾,這時您就可以使用重疊物件附屬的X軸與Y軸定位線進行設定,一但定位線擺定位置後,您只需將重疊物件區塊靠近定位線即會自動吸附至線上,讓您能更方便快速的將所有物件定位。

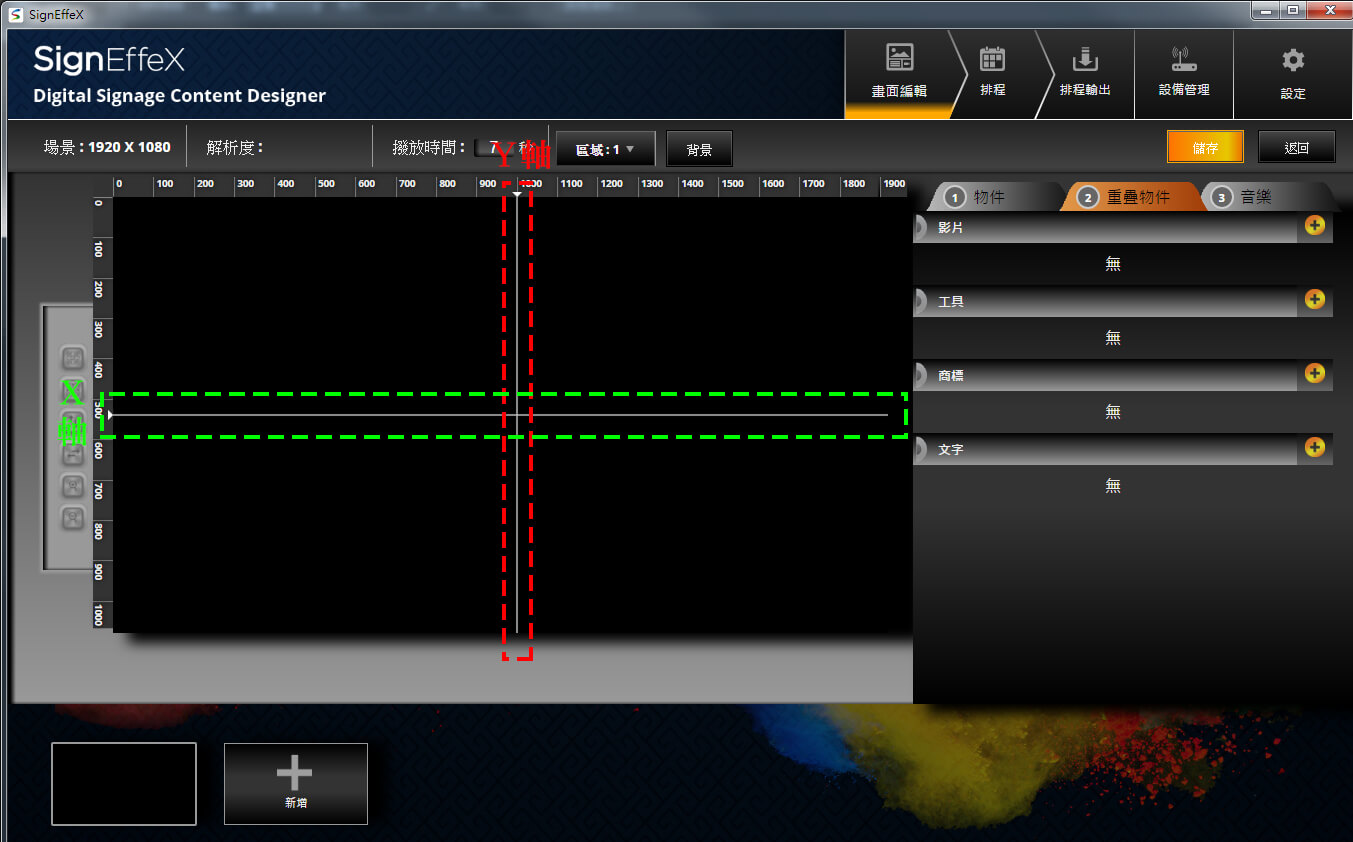

▲重疊物件定位線

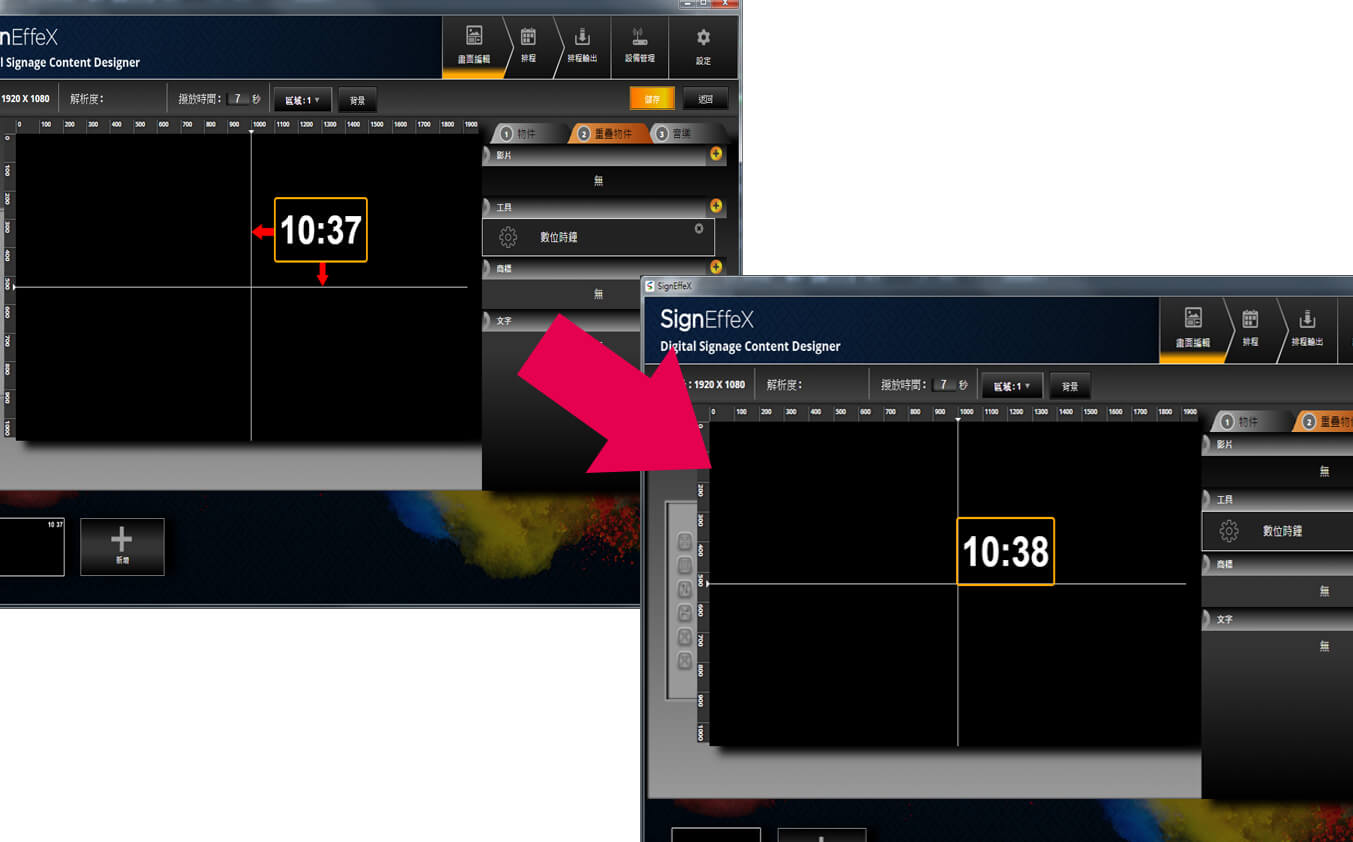

▲將時鐘物件靠近定位線即自動吸附

3-3. 直立式看板的設計

接著介紹直立式的數位看版呈現方式。在特殊場合中,若您決定是以直立式看版做為媒體呈現,一般常見做法99.9%為將螢幕做旋轉掛成直式,因此在視覺上的角度必須將畫面跟著做旋轉才能呈現出正確的角度觀看。

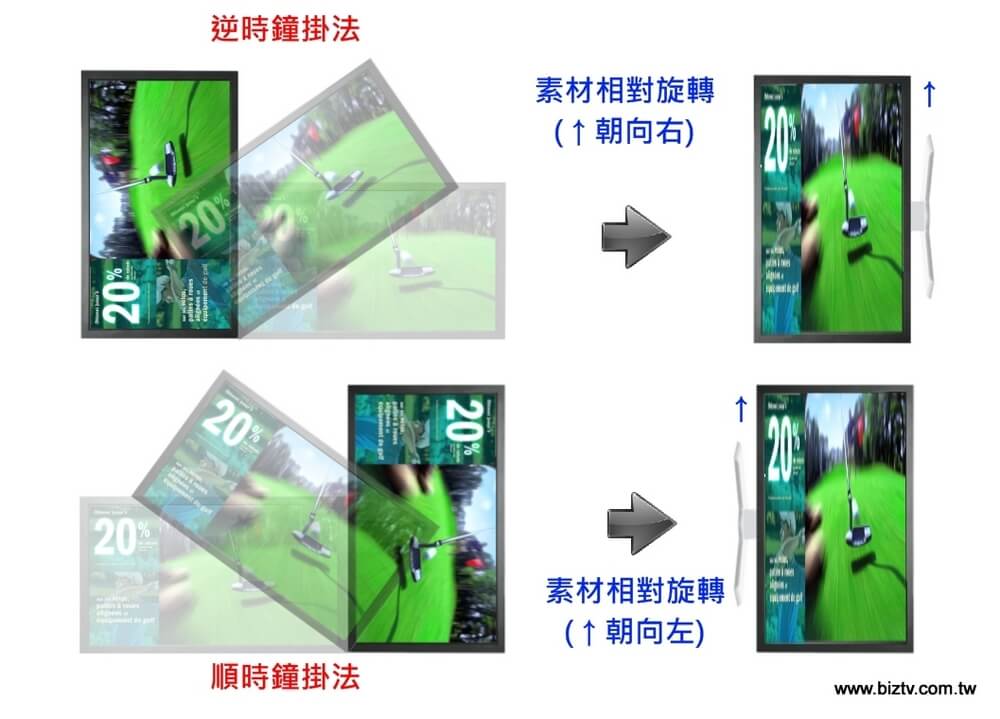

▲因為掛法的方向不同,媒體素材相對會所不同的配合角度

因SignEffeX Player是以Android作業系統為架構主軸,因此您可以想像這是一台支援多版型切割播放大平板,所以當有直立式播放需求時,只要在版型規畫中選擇直立式樣版,再透過Android內建旋轉功能就能輕易的達成。

示範舉例

我們用個簡單例子做示範,我們先準備好影片、圖片、文字這三種素材。

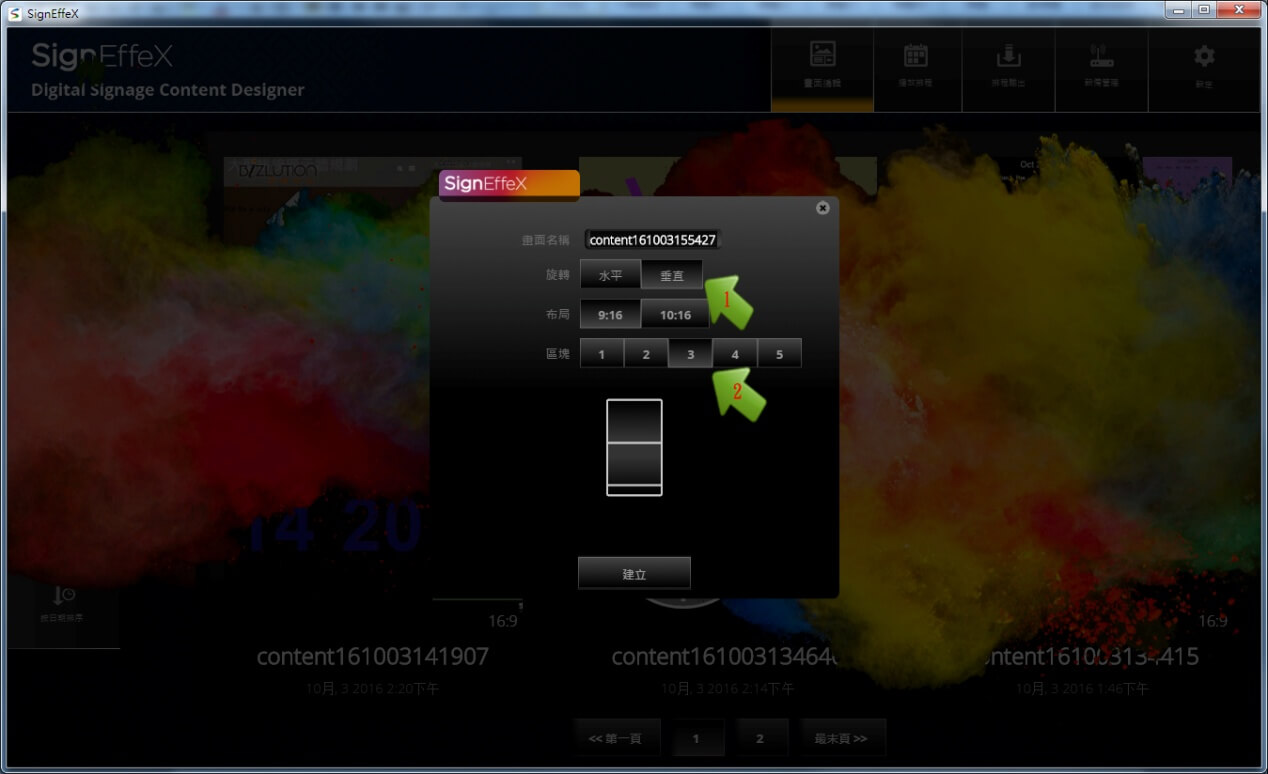

▲先選擇一組直立式版型,並且可放置三個區域的版型

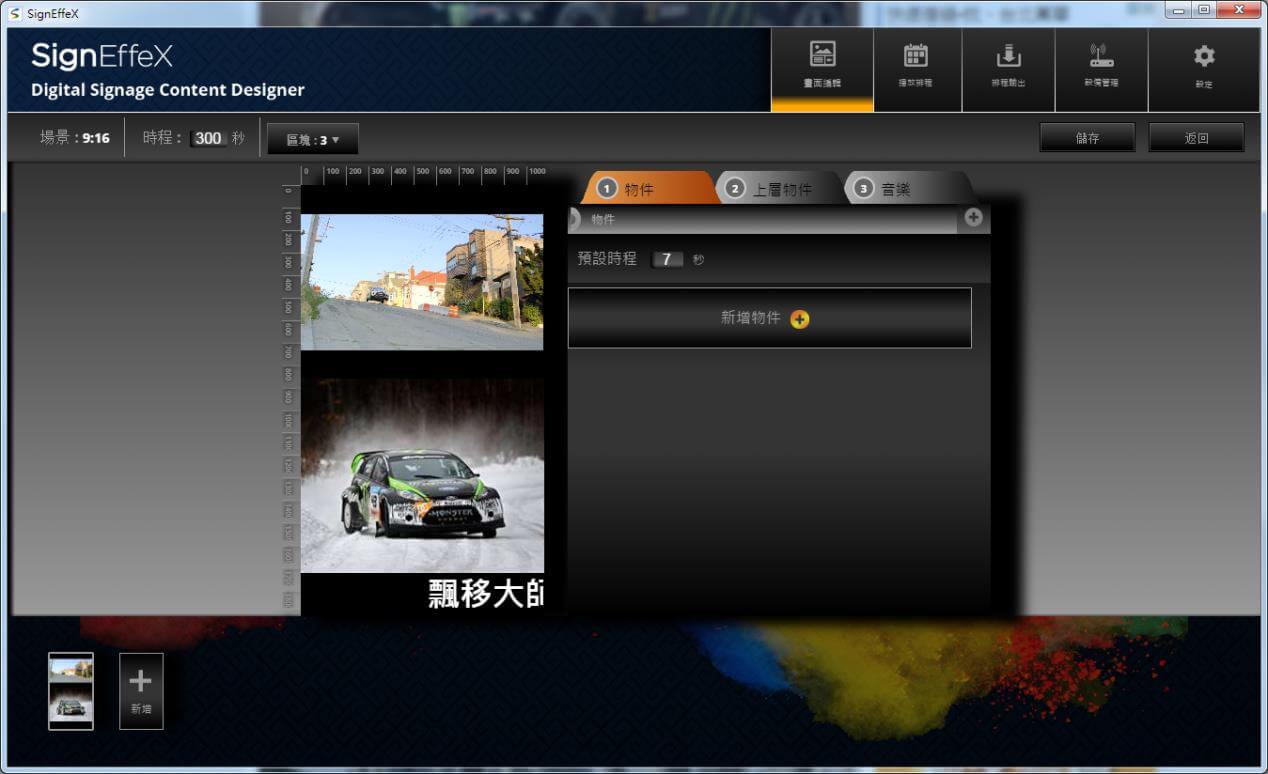

▲依序置入影片、圖片、文字等等

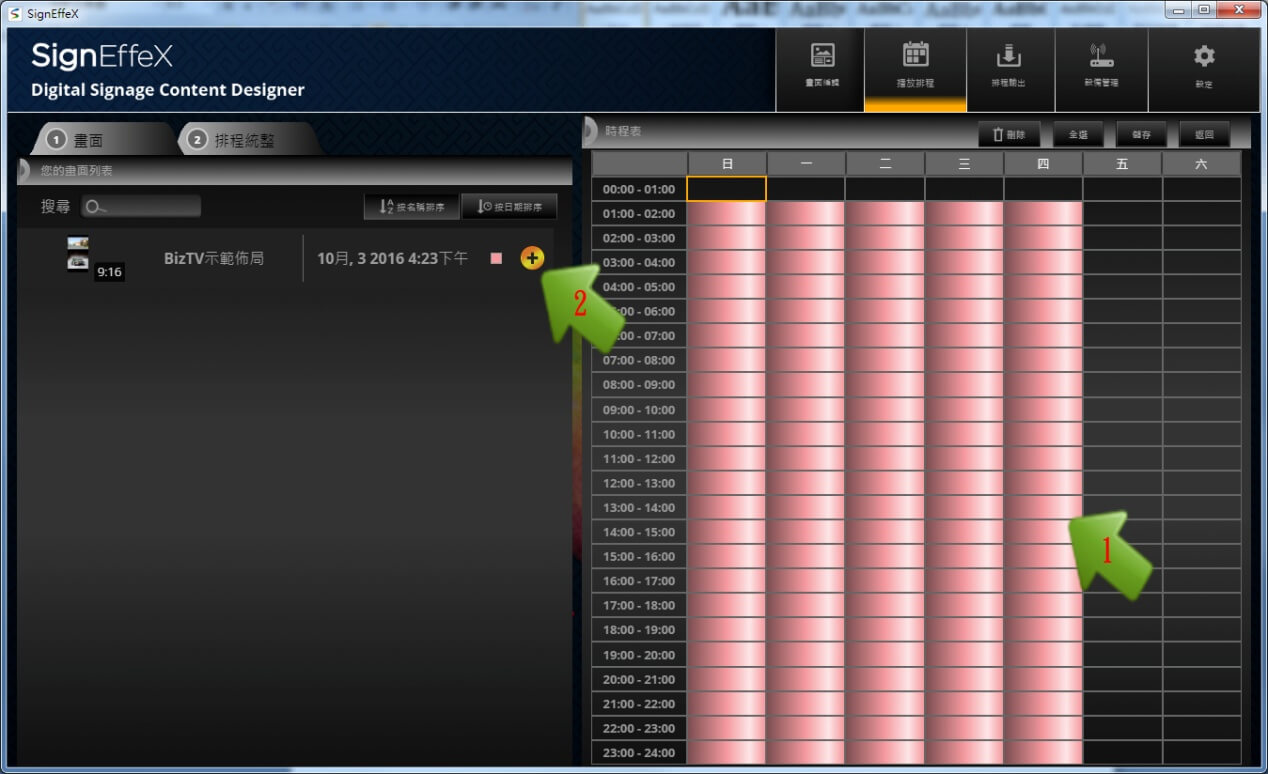

▲接著將設計好的版型排入播放時段,完成後即可推送到機器端觀看畫面

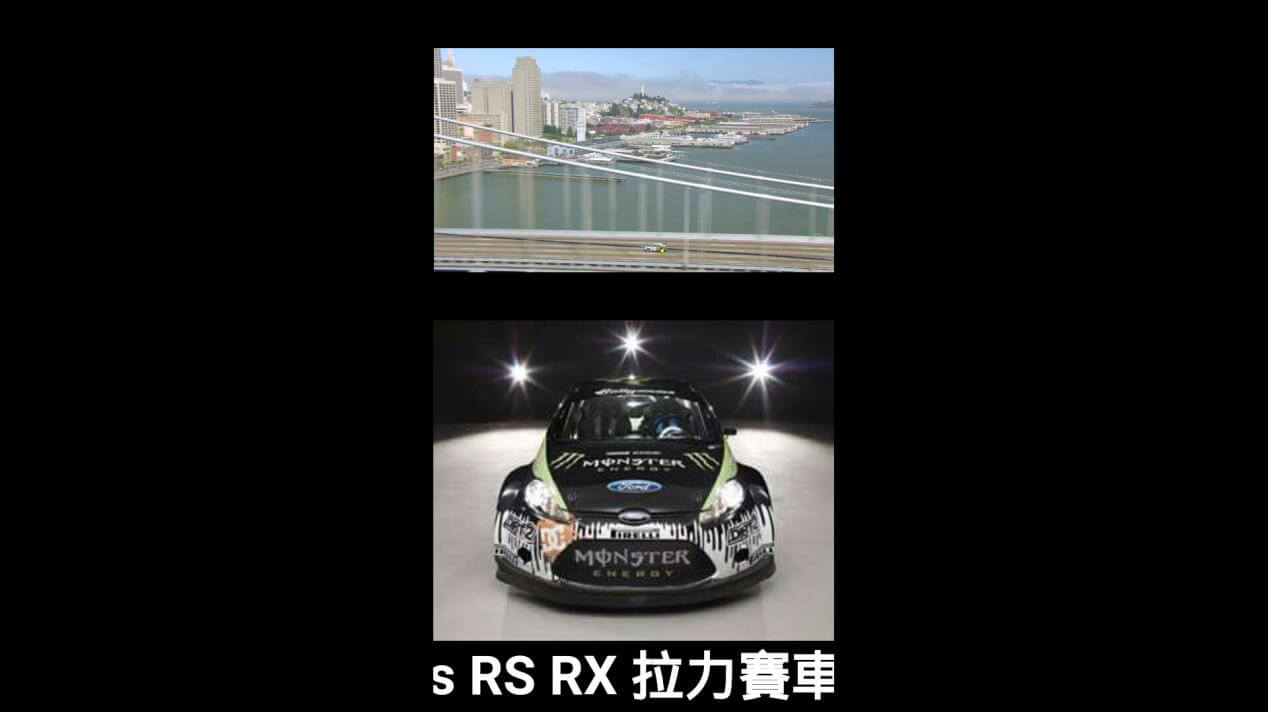

▲實際播放畫面,未轉向的情況下會在橫式版面下播放直版

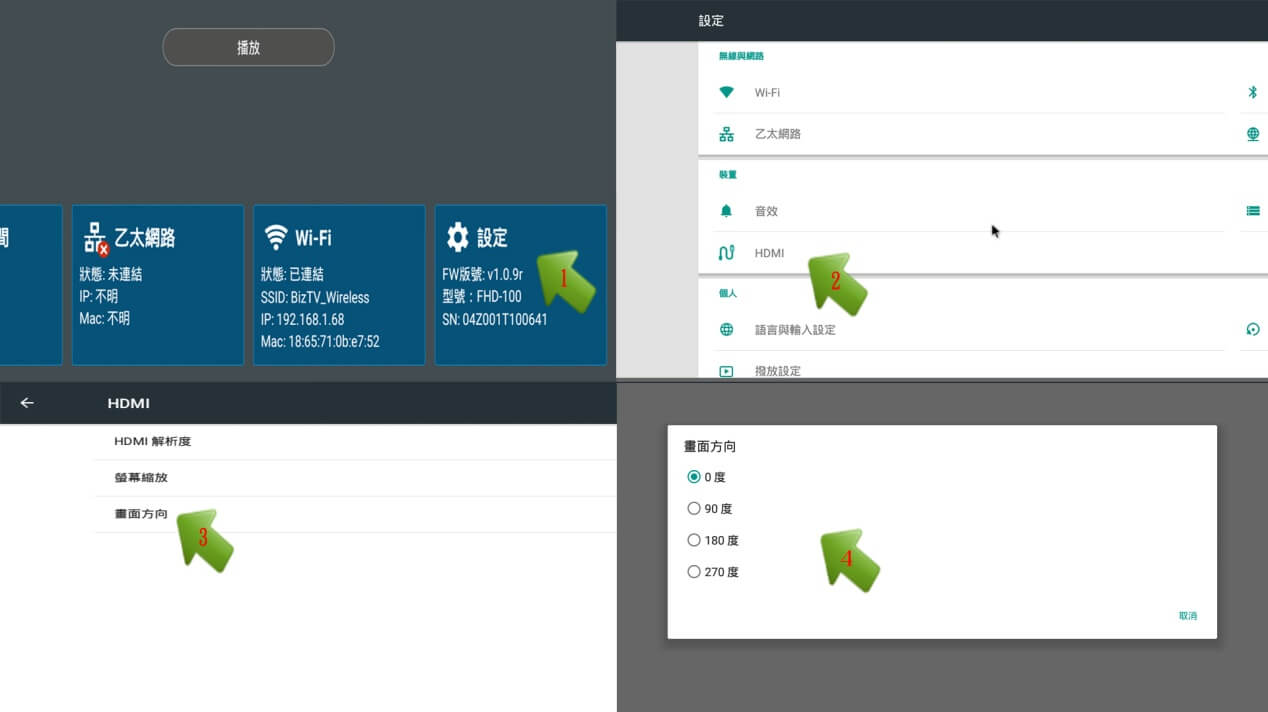

▲因此需要先將畫面方向旋轉,在播放器設定首頁點選設定→HDMI→畫面方向後選擇適當的角度


▲實際播放畫面,如果用逆時鐘掛法來呈現,就是直立式的看板顯示了

3-4. 樣板的匯入匯出

隨著操作時間一長,樣版的資料勢必伴隨增多。為了您的資料維護作業,Signeffex提供樣板的完整匯入匯出功能。換句話說即能將樣板備份,在進行備份時,將直接對樣板進行匯出與匯入功能。

樣板的備份過程中,將直接複製出該樣版的版面設計參數,以及另外截取出媒體櫃的所有素材。因此,每一次的樣板備份都可確保檔案的完整性與設計過程。您可以從Signeffex軟體將樣板進行匯出後,額外在另一台乾淨的電腦中直接匯入。匯入時,將完整版面與媒體自動回存。

另外,為了提供更多樣化的版面,在本網站上也能下載一些免費的樣版主題,詳細資料請至http://www.bizlution.com/support/template-signeffex查看。

樣板匯出方式:

  1. 將設計好的版面先在畫面編輯下加入樣版並命名,已建立樣版資料庫
  2. 接著在畫面編輯首頁,進入場景樣版
  3. 之後就能將版面做匯入及匯出動作

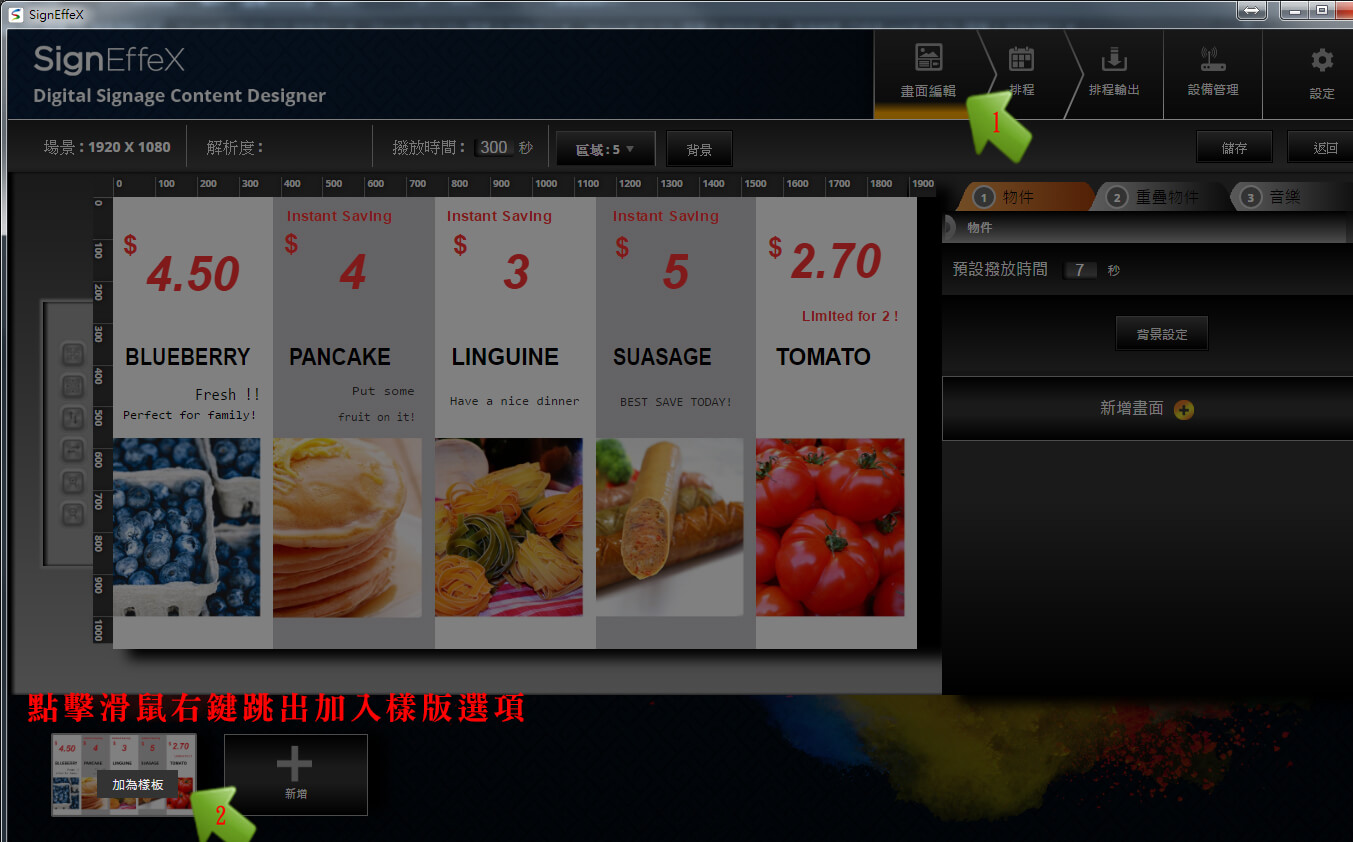

▲進入畫面編輯,在下方將設計好的版面先加入至樣版資料庫

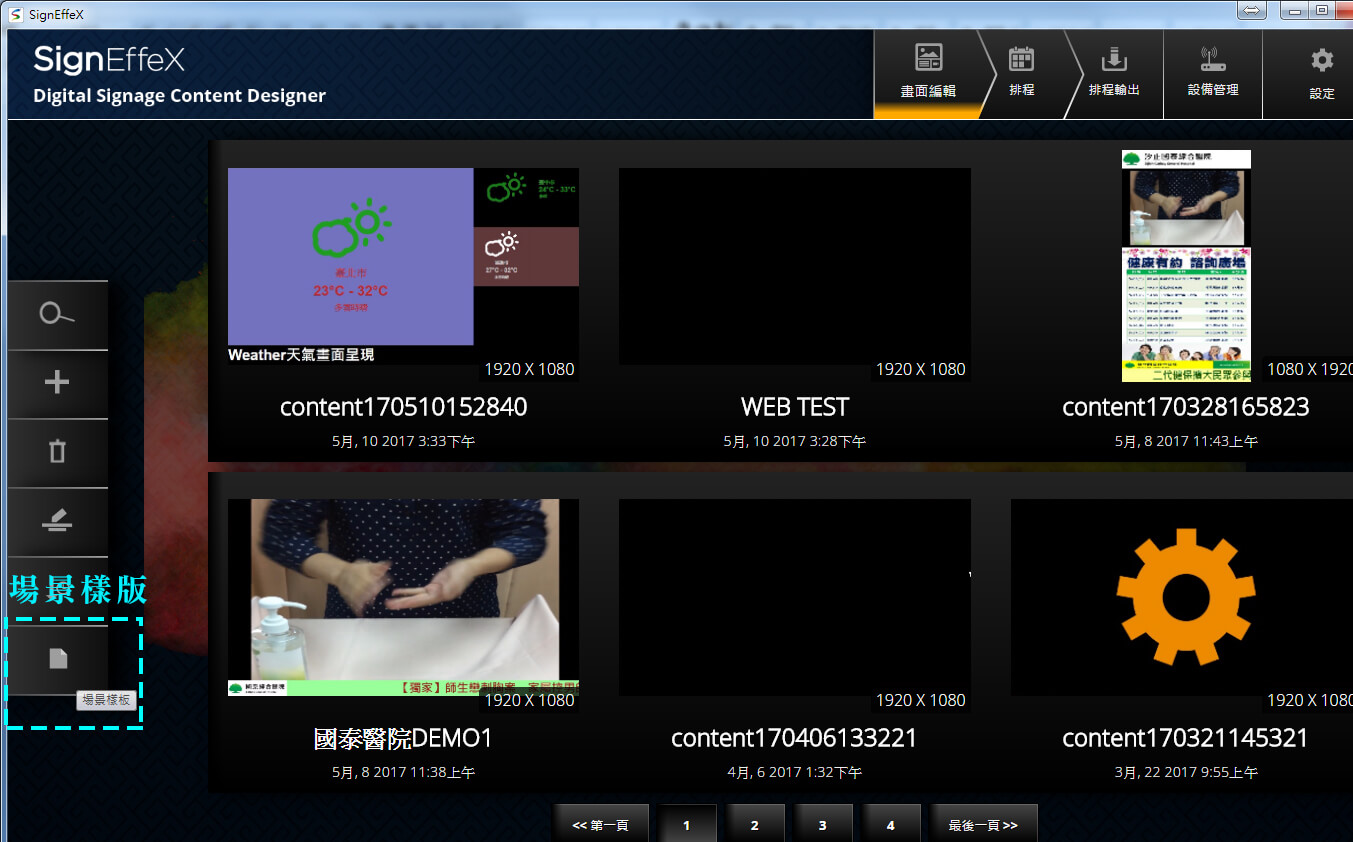

▲回到畫面編輯首頁,右方選擇場景樣版選項

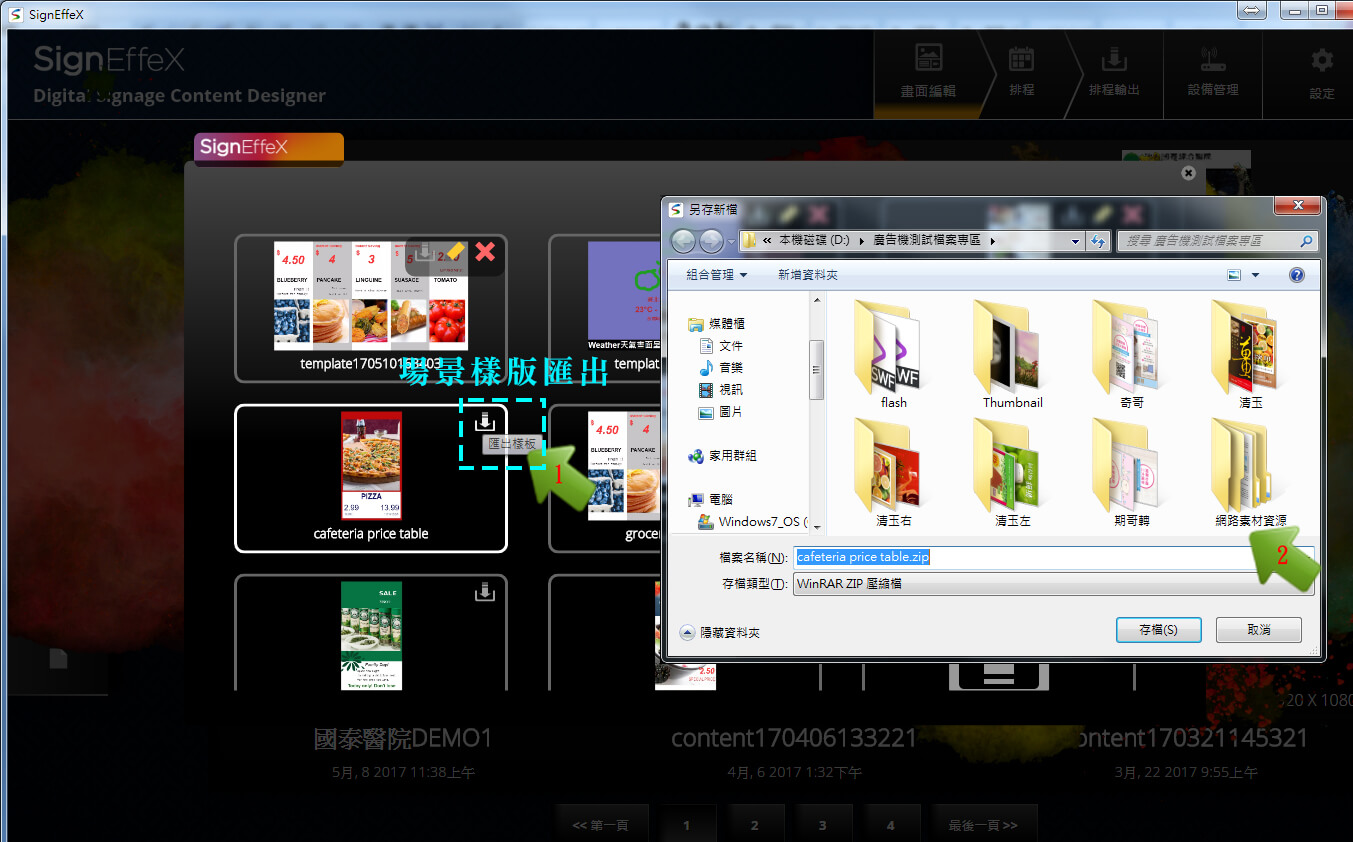

▲樣版匯出後,會產生一個zip檔

樣板匯入方式:

將儲存的zip檔在場景樣版內選擇匯入即自動匯回軟體內

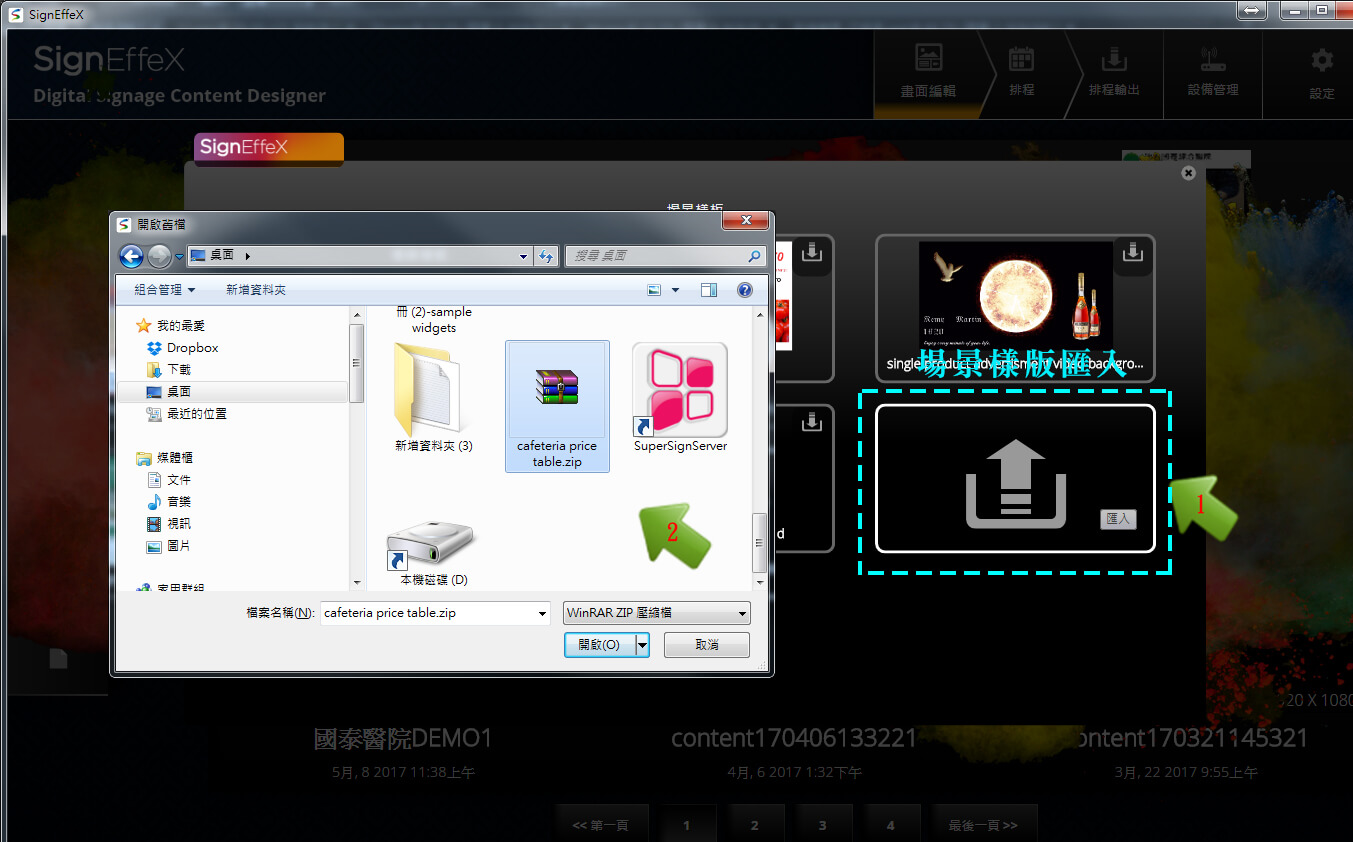

▲做法反向相同,選擇zip檔進行匯入作業
